Описание

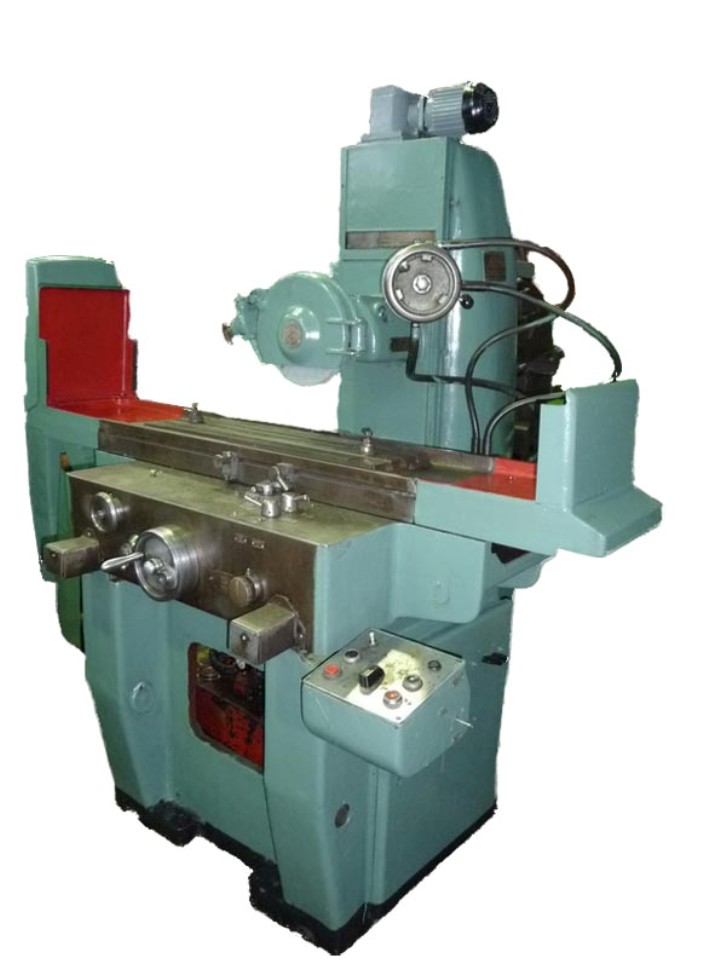

Плоскошлифовальный станок 3Г71
Плоскошлифовальный станок высокой точности в основном предназначен для шлифования поверхностей периферией круга. На станке торцом круга возможна обработка поверхностей, расположенных под углом 900 к зеркалу стола. С применением различных приспособлений возможно профильное шлифование различных деталей. Точность профиля при этом зависит от метода заправки профиля круга и от точности применяемого приспособления для крепления детали.
Станок имеет горизонтальное расположение оси шпинделя шлифовального круга.
Шлифовальная бабка устанавливается на стойке и имеет возможность перемещаться по ее направляющим в вертикальном направлении.
Обрабатываемая деталь устанавливается в приспособлении на прямоугольном столе станка и получает необходимые движения, сообщаемые столу и крестовому суппорту.
Все основные узлы станка устанавливаются на станину.
|
Название |
Артикул |
Описание |
Цена |
|
Валик-шестерня |
3Г71.21.201 |
|
по запросу |
|
Венец зубчатого колеса с внутренним зубом |
3Б71.28.216 |
|
по запросу |
|
Венец зубчатый |
3Г71.25.59 |
|
по запросу |
|
Винт |
3Г71.25.33А |
|
по запросу |
|
Винт |
3Г71.30.209 |
Шлифовальная головка |
по запросу |
|
Винт |
3Г71.32.11.206 |
|
по запросу |
|
Винт |
3Г71.11.206 |
|
по запросу |
|
Винт поперечной подачи |
3Г71.28.201 |
|
по запросу |
|
Винт с гайкой |
3Г71.28.203 |
|
по запросу |
|
Винт ходовой |
3Г71.22.263 |
Механизм подач |
по запросу |
|
Вкладыш задний |
3Г71.30.401 |
|
по запросу |
|
Вкладыш передний |
3Г71.30.402 |
|
по запросу |
|
Втулка |
3Г71.11.205 |
|
по запросу |
|
Втулка-шестерня |
3Г71.11.76В |
|
по запросу |
|
Гайка |
3Г71.22.401 |
Механизм подач |
по запросу |
|
Гайка |
3Г71.33.202 |
Редуктор |
по запросу |
|
Гайка |
3Г71.10.402 |
|
по запросу |
|
Гайка |
3Г71.11.402 |
|
по запросу |
|
Гайка |
3Г71.10.401 |
|
по запросу |
|
Колесо зубчатое |
3Г71.28.211 |
|
по запросу |
|
Колесо зубчатое |
3Г71.28 |
|
по запросу |
|
Колесо косозубое |
3Г71.22.501 |
Механизм подач Тенстолит А ГОСТ 2910-67 |
по запросу |
|
Колесо храповое |
3Б71.45.44А |
|
по запросу |
|
Колесо храповое |
3Г71.22.268 |
Механизм подач |
по запросу |
|
Колесо храповое |
3Г71.28.217 |
|
по запросу |
|
Колесо храповое |
3Г71.24.46.203А |
|
по запросу |
|
Колесо червячное |
3Г71.33.401 |
Бронза БР ОЦС 5-5-5 |
по запросу |
|
Колесо червячное |
3Г71.11.403 |
Z=28 |
по запросу |
|
Колесо червячное |
3Г71.11.401 |
Z=40 |
по запросу |
|
Колесо червячное |
3Г71.11.12 |
|
по запросу |
|
Колесо червячное |
3Г71.11.72 |
|
по запросу |
|
Кольцо |
3Г71.30.406А |
|
по запросу |
|
Кольцо |
3Г71.30.405 |
|
по запросу |
|
Консоль муфта |
3Г71 |
|
по запросу |
|
Корпус муфты |
3Г71.11.209 |
|
по запросу |
|
Полумуфта |
3Г71.25.356 |
|
по запросу |
|
Полумуфта |
3Г71.25.49Б |
|
по запросу |
|
Поршень-шестерня |
3Г71.21.204 |
|
по запросу |
|
Рейка |
L=730 |
|
по запросу |
|
Собачка |
3Г71.25.63 |
|
по запросу |
|
Собачка |
3Г71.22.254 |
Механизм подач |
по запросу |
|
Собачка |
3Г71.28.232 |
|
по запросу |
|
Стакан |
3Г71.22.252 |
Механизм подач |
по запросу |
|
Цанга |
3Г71.20.215 |
Суппорт крестовой |
по запросу |
|
Червяк |
3Г71.11.211 |
|
по запросу |
|
Червяк |
3Г71.11.2171 |
|
по запросу |
|
Червяк |
3Г71М.33.201А |
|
по запросу |
|
Червяк |
3Г71.33.201 |
Редуктор |
по запросу |
|
Червяк |
3Г71.46.201 |
|
по запросу |
|
Червяк |
3Г71.30.210 |
|
по запросу |
|
Шестерня |
3Г71.25.32 |
|
по запросу |
|
Шестерня |
3Г71.25.30 |
|
по запросу |
|
Шестерня |
3Г71.28.214 |
|
по запросу |
|
Шестерня |
3Г71.21.203 |
|
по запросу |
|
Шестерня |
3Г71.21.207 |
|
по запросу |
|
Шестерня |
3Г71.25.31 |
|
по запросу |
|
Шестерня косозубая |
3Г71.30.202 |
|
по запросу |
|
Шестерня косозубая |
3Г71.30.204 |
|
по запросу |
|
Шпиндель в сборе с втулками |
3Г71.30.201 |
|
по запросу |
|
Шпиндель нешлифованный |
3Г71.30-201 |
|
по запросу |
|
Шпиндель шлифованный |
3Г71-30-201 |
|
по запросу |
