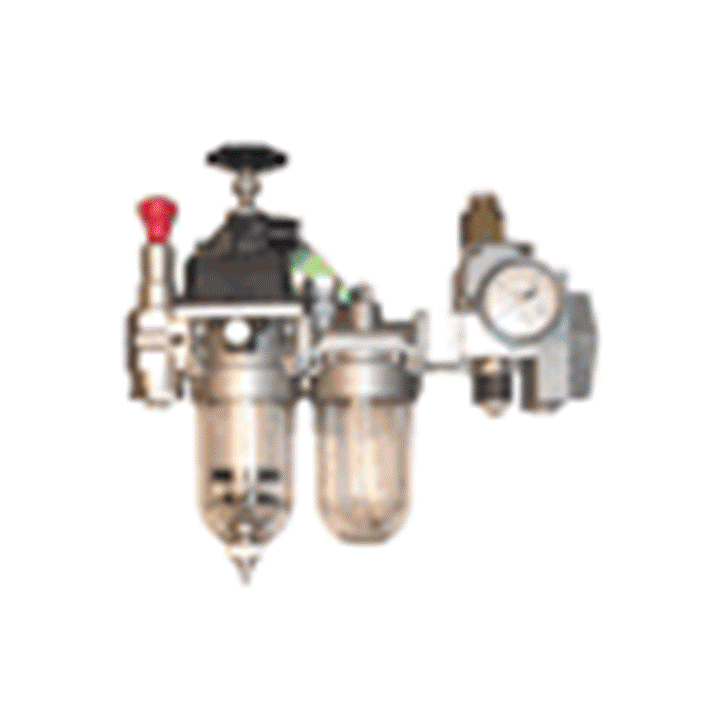

Пневмоблоки управления ПБУ9.1, ПБУ9.2
Пневматический блок управления ПБУ9 предназначен для управления вращающимися пневмоцилиндрами технологических комплексов "Станок-манипулятор".
Пневмоблок ПБУ9 выпускается в двух конструктивных исполнениях: ПБУ 9.1 и ПБУ 9.2
Основные характеристики блоков управления
ПБУ9.1 выполняет 10 функций:
1. Отключение пневмоблока от питания и выпуск сжатого воздуха из пневмоблока при отключении.
2. Очистку воздуха от капельной влаги и твердых частиц.
3. Регулирование и автоматическое поддержание величины давления.
4. Визуальный контроль величины давления.
5. Подачу (снятие) электрического сигнала при понижении давления ниже допустимого.
6. Насыщение сжатого воздуха смазочным материалом.
7. Удержание давления на выходе пневмоблока при падении давления на входе.
8. Переключение давления на выходе пневмоблока при подаче (снятии) электрического сигнала.
9. Регулирование скорости движения пневмопривода.
10.Глушение шума.
ПБУ9.2 выполняет 11 функций. Дополнительно к функциям, выполняемым ПБУ9.1:
11. Реверсирование выходов пневмоблока.
Основные технические данные ПБУ9.1
Параметр | Нормы для типоразмеров | |
ПБУ-9.1 | ПБУ-9.2 | |
Условный проход, мм | 10 | |
Номинальное давление, МПа (кгс/см²) | 1,0 (10) | |
Минимальное давление, МПа (кгс/см²) | 0,25 (2,5) | |
Диапазон регулирования давления на выходе, МПа (кгс/см²) | 0,25-0,9 (2,5-9,0) | |
Электрическое напряжение переменного тока 50 Гц, В | 110 | |
Расход воздуха при давлении на выходе 0,4 МПа, м³/мин, не менее - номинальный - минимальный |
0,6 0,2 |
|
Масса, кг, не более | 5,15 | 5,3 |
Варианты исполнения пневматических блоков управления ПБУ9
Обозначение | Варианты исполнения |
ПБУ9.Х.ХХХ Х | Конструктивное исполнение |
ПБУ9.Х.ХХХ Х | Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Пример обозначения блока управления с функцией реверсирования выходов:
Пневмоблок ПБУ9.2.УХЛ4 ТУ2-053-0224842-009-89
