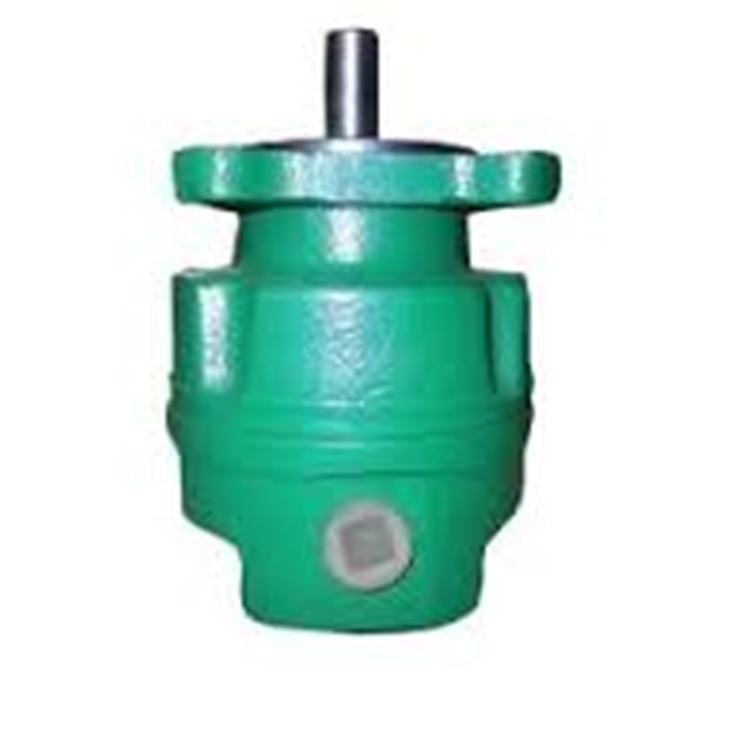

Насосы Г 12-2..М, Г12-3..М
Насосы пластинчатые Г12-3М и Г12-2М однопоточные и двухпоточные с постоянным по значению и направлению потоком масла предназначены для подачи при номинальном давлении 6,3МПа минерального масла в гидросистемы машин.
Г12-2 насосы изготавляются с правым вращением вала и с левым.
Насосные агрегаты Г12-3М и Г12-2М производятся трех габаритов с рабочими объемами:
- 8…40 см3,
- 63…125 см3,
- 160…224 см3.
Структура условного обозначения на примере 50Г12-25АМ насоса пластинчатого нерегулируемого двухпоточного габарита 2+2
Г12-2 - насос пластинчатый нерегулируемый
5А - подача ,л/мин, рабочий объем ,см3
М - Модернизированный
-(тире) Направление вращение вала правое - без обозначения, Л-левое
УХЛ4 - Климатическое исполнение по ГОСТ 15150-69. УХЛ - для районов с умеренным и холодным климатом. Категория размещения 4
Особенности разборки и сборки насосов пластинчатых Г12-3М и Г12-2М однопоточных и двухпоточных
Для разборки насоса отверните винты, соединяющие корпус насоса с крышкой и фланцем, снимите подшипник и выньте рабочий комплект.
Сборку насоса производите в обратной последовательности, при сборке выполняйте следующие требования:
Для правильной установки статора насоса правого вращения возьмите плоский диск и поставьте на него статор так , чтобы отверстия д совпали с открытыми окнами е плоского диска и вращении ротора по часовой стрелке камера г увеличивала свой объем. При сборке статора насоса левого вращения отверстия д статора должны совпадать с открытыми окнами е плоского диска и при вращении ротора против часовой стрелки камера г увеличивала свой объем;
Всасывающие окна е плоского диска и нагнетательные (открытые) окна б диска с шейкой должны быть расположены под углом 90º относительно друг друга;
Всасывающее окно е плоского диска должно совпадать с всасывающим отверстием ж крышки однопоточного насоса и отверстием в корпусе двухпоточного насоса.
В двухпоточном насосе рабочий комплект первого насоса (со стороны привода) правого вращения, рабочий комплект второго насоса – левого.
