Фильтр всасывающий сетчатый 10-160-2 и др.

Фильтр сетчатый всасывающий предназначен для очистки от механических загрязнений минеральных масел вязкостью 10-300 мм²/с при температуре окружающей среды 10-55 С в гидравлических и смазочных системах металлорежущих станков и других машин.


Фильтр всасывающий сетчатый устанавливается на всасывающей магистрали насоса.
     Изготавливается в 2-х исполнениях:
  1 - без предохранительного клапана;
  2 - с предохранительным клапаном.

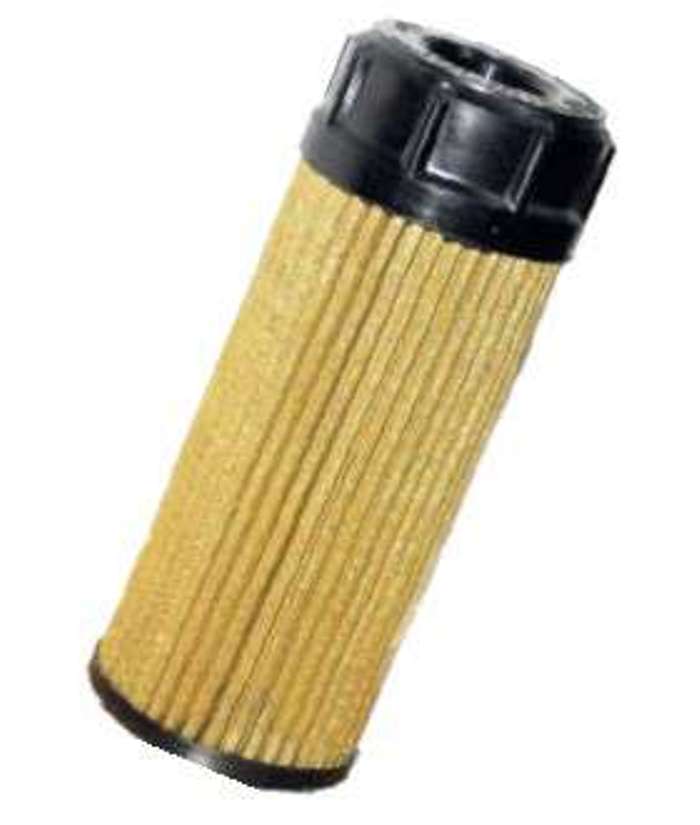

 Фильтр всасывающий сетчатый имеет каркас, поддерживающий фильтрующий элемент.
     В верхней части фильтрующего элемента имеется головка с присоединительной резьбой, а нижней части - чашка. Фильтр сетчатый всасывающий исполнения 2 имеет такое же устройство, как и фильтр исполнения 1, но в нём дополнительно на чашке расположен предохранительный клапан.

Характеристики фильтров всасывающих сетчатых

Основные размеры фильтров всасывающих сетчатых

Основные размеры фильтров всасывающих сетчатых

     Пример условного обозначения фильтра всасываюего сетчастого, с условным проходом 20 мм, тонкостью фильтрации 160 мкм, исполнения 1, для стран с умеренным климатом:

     - фильтр всасывающий сетчатый 20-160 УХЛ4 ОСТ2С41-2-80

     Пример условного обозначения фильтра всасываюего сетчастого, с условным проходом 40 мм, тонкостью фильтрации 80 мкм, исполнения 2, для стран с тропическим климатом:

     - фильтр всасывающий сетчатый 40-80-2 О4 ОСТ2С41-2-80

     Варианты исполнений: ФИЛЬТРЫ ВСАСЫВАЮЩИЕ СЕТЧАТЫЕ 8–160, 8–160–2, 8–80, 8–80–2, 10–160, 10–160–2, 10–80, 10–80–2, 20–160, 20–160–2, 20–80, 20–80–2, 40–160, 40–160–2, 40–80, 40–80–2, 80–160, 80–160–2, 80–80, 80–80-2
