Описание

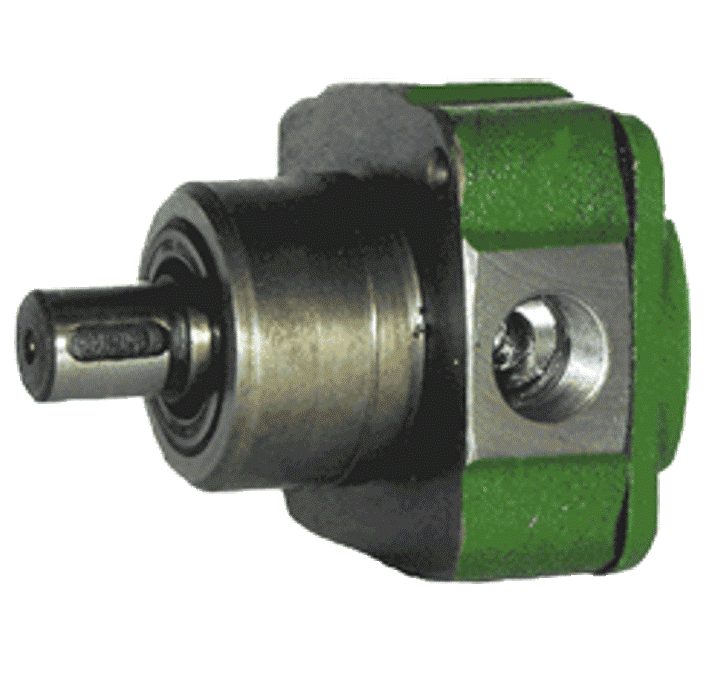

Насосы С12-4М, С12-5М пластинчатые

Насосы пластинчатые для смазки типа С12-4М, С12-5М однократного действия, нерегулируемые применяются для подачи под давлением минерального масла в смазочные системы металлорежущих станков и других машин.
Насосы С12-4М-2, С12-4М-3,2
С12-4М-6,3, С12-4М-10 выполнены с реверсируемым направлением вращения вала и постоянным направлением потока масла.
Насосы С12-5М-2, С12-5М-3,2, С12-5М-6,3, С12-5М-10 имеют постоянное направление вращения - правое (по направлению вращения часовой стрелки, если смотреть со стороны привода). Насосы работают на минеральных маслах индустриальных общего назначения по ГОСТ 20799-75, индустриальных гидравлических серии ИГП и ВНИИНП-403 по ГОСТ 16728-78, а также других марок с кинематической вязкостью от 17-213 мм²/c (сСт*) и температурой от +10 до +50° C. Класс чистоты масла не грубее 12 по ГОСТ 17216-71, тонкость фильтрации масла 25мкм. Насосы C12 соответствуют ТУ 2-053-1764-85.
В заказе необходимо указывать типоразмер насоса, климатическое испонение, категорию, например:С12-5М-3,2-УХЛ4

     *сСт - сантистокс, единица измерения кинематической вязкости жидкости (1 сСт = 1 мм²/с).



Основные параметры насосов С12-4М, С12-5М

Наименование Номинальное давление на выходе насоса, МПа Рабочий объём, см³ Номинальная подача, л/мин Номинальная мощность не более, кВт Номинальная частота вращения, об/мин Допустимое количество реверсов в минуту (для С12-4М) Коэффициент подачи не менее, % Масса, кг
Насос пластинчатый С12-4М-2 0,25 2 1,8 0,05 1500 4 60 1,8
Насос пластинчатый С12-4М-3,2 0,25 3,2 2,9 0,06 1500 4 60 1,8
Насос пластинчатый С12-4М-4 0,25 4 4,2 0,07 1500 4 70 2,8
Насос пластинчатый С12-4М-6,3 0,25 6,3 6,6 0,12 1000 4 70 2,8
Насос пластинчатый С12-4М-10 0,25 10 8 0,18 1000 4 80 2,8
Насос пластинчатый С12-5М-2 0,25 2 2,5 0,05 1500 - 84 1,6
Насос пластинчатый С12-5М-3,2 0,25 3,2 4,5 0,06 1500 - 84 1,6
Насос пластинчатый С12-5М-4 0,25 4 5 0,07 1500 - 84 2,5
Насос пластинчатый С12-5М-6,3 0,25 6,3 8 0,12 1000 - 85 2,5
Насос пластинчатый С12-5М-10 0,25 10 8,5 0,18 1000 - 85 2,5

Пример условного обозначения насоса пластинчатого для смазки, давление на выходе 0,25 МПа, направление вращения вала реверсируемое, модернизированный, рабочий объём 2,0 см³, климатическое исполнение для районов с умеренным и холодным климатом категория размещения - вентилируемые помещения, без прямого попадания лучей света и пыли ГОСТ 15150-69:
     насос пластинчатый для смазки С12-4М-2 УХЛ4

     то же, только нереверсиный, направление вращения - правое:
     насос пластинчатый для смазки С12-5М-2 УХЛ4.
