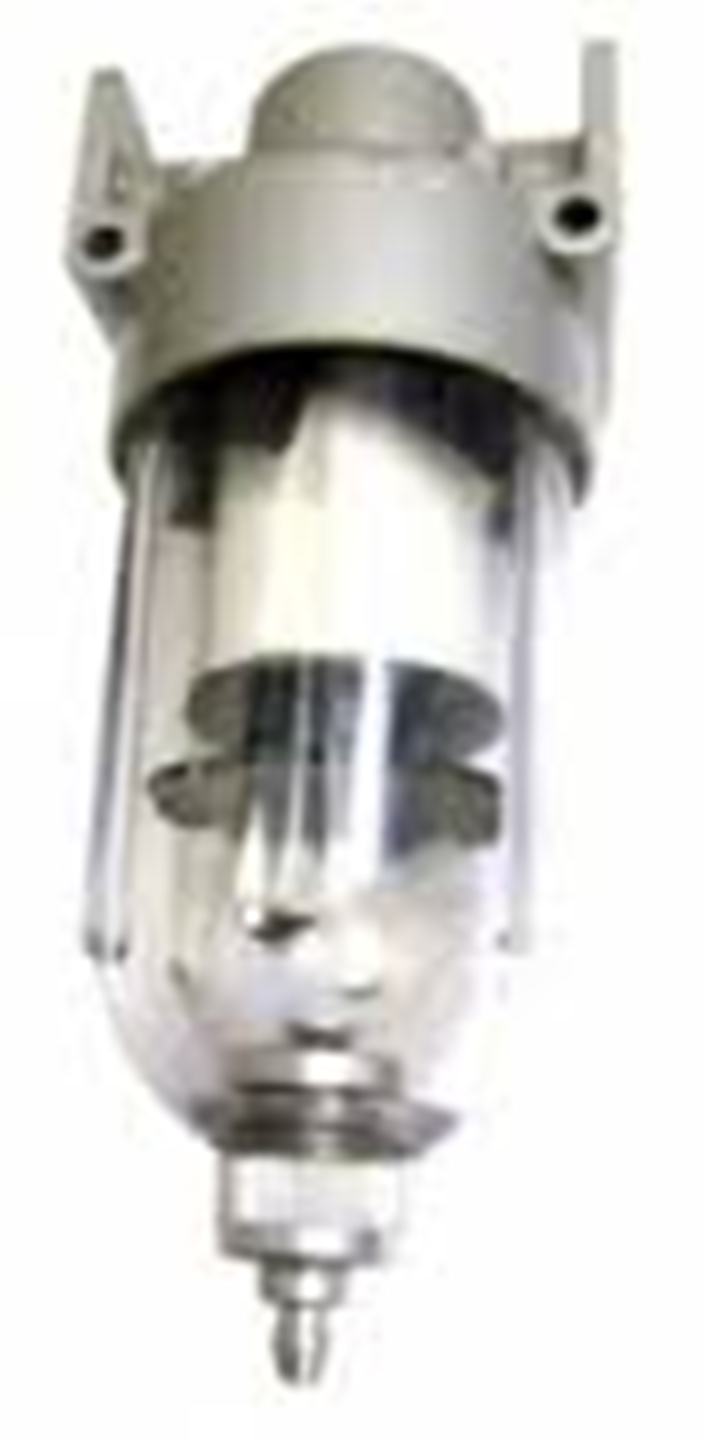

Фильтры-влагоотделители (устройства модульные) П-МК01.06, П-МК01.10, П-МК01.16, П-МК01.25
предназначены для очистки сжатого воздуха от капельной влаги, твердых частиц, субмикронных частиц, удаления конденсата и осушки сжатого воздуха.
Устройства модульные П-МК-01 применяются в пневматических системах при давлении от 0,1 до 1,0 МПа. Вибропрочность и виброустойчивость фильтров-влагоотдлетелей соответствует 2-ой степени жесткости по ГОСТ 28988-91.
Таблица присоединительных размеров П-МК 01
Обозначение устройства | Диаметр присоединительных отверстий |
П-МК 01-0663, П-МК 01-0683 П-МК 01-0664, П-МК 01-0684 |
M12x1,5-7H K 1/4" |
П-МК 01-1063, П-МК 01-1083 П-МК 01-1064, П-МК 01-1084 |
M16x1,5-7H K 3/8" |
П-МК 01-1663, П-МК 01-1683 П-МК 01-1664, П-МК 01-1684 |
M22x1,5-7H K 1/2" |
П-МК 01-1668, П-МК 01-1688 | 18,3 мм |
П-МК 01-2563, П-МК 01-2583 П-МК 01-2564, П-МК 01-2584 |
M33x2-7H K 1" |
Технические характеристики фильтров-влагоотделителей П-МК01
Параметр | Типоразмеры | |||||||||||
П-МК1.064 | П-МК1.066 | П-МК1.068 | П-МК1.104 | П-МК1.106 | П-МК1.108 | П-МК1.164 | П-МК1.166 | П-МК1.168 | П-МК1.254 | П-МК1.256 | П-МК1.258 | |
Номинальное / минимальное давление, МПа | 1,0 / 0,2 | |||||||||||
Условный проход, мм | 6 | 10 | 16 | 25 | ||||||||
Максимальный расход воздуха при давлении на входе 0,63 МПа, м3/мин | 0,18 | 0,20 | 0,25 | 0,88 | 1,0 | 1,25 | 1,40 | 1,60 | 2,0 | 3,5 | 4,0 | 5,0 |
Абсолютная тонкость фильтрации, мкм | 10 | 25 | 40 | 10 | 25 | 40 | 10 | 25 | 40 | 10 | 25 | 40 |
Пропускная способность Кv, м3/час, не менее | 0,21 | 0,24 | 0,30 | 1,26 | 1,44 | 1,80 | 1,75 | 2,0 | 2,5 | 5,6 | 6,4 | 8,0 |
Степень влагоотделения, % | 95 | |||||||||||
Класс загрязненности сжатого воздуха на входе / выходе | 0,21 | 0,24 | 0,30 | 1,26 | 1,44 | 1,80 | 1,75 | 2,0 | 2,5 | 5,6 | 6,4 | 8,0 |
Полезная вместимость резервуара (для устройств с полуавтоматическим удалением конденсата), см3 | 25 | 70 | 200 |
При заказе фильров-влагоотделителей (устройств модульных) П-МК01 наиболее часто используются следующие обозначения:
Фильтр влагоотделитель П-МК 01.1064, П-МК 01.1084, П-МК 01.10х6
Фильтр влагоотделитель П-МК 01.1664, П-МК 01.1684, П-МК 01.16х6
Фильтр влагоотделитель П-МК 01.2564, П-МК 01.2584, П-МК 01.25х6
