Описание

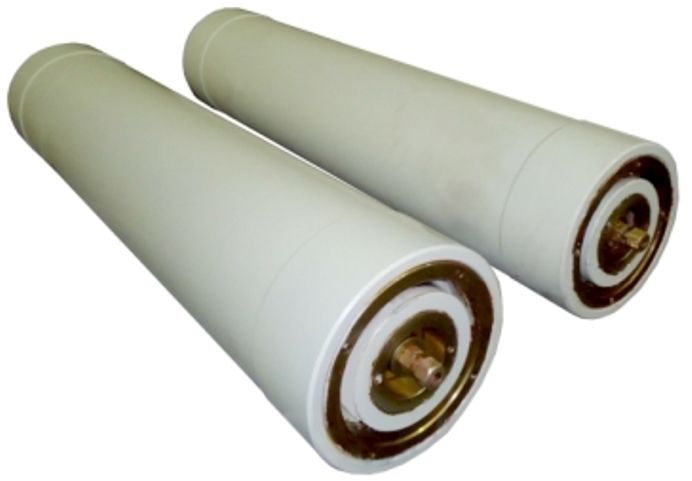

Пневмогидроаккумуляторы
Предназначены для накопления и отдачи энергии рабочей жидкости посредством сжатия газа. Применяются в гидравлических системах металлорежущих станков, манипуляторов, горно-шахтного оборудования, кузнечно-прессовых, подъемно-транспортных, сельскохозяйственных и других машин для сглаживания пульсации, работы в насосно-аккумуляторных станциях, длительной выдержки под давлением при отключенном источнике питания, гашения гидроударов, и компенсации утечек.
Описание
По разделению сред делятся: с поршневым разделителем (АРХ, АРФ) и эластичным разделителем – резиновым баллоном (АПГ-Т). По способу крепления: хомутами, фланцами, скобами, зажимными кольцами в вертикальном положении пневмоклапанов вверх. Имеют две рабочие камеры: газовую и жидкостную. Газовая камера заряжается техническим азотом 2-го сорта по ГОСТу 9293.
Рабочая жидкость – минеральные масла вязкостью 20…500 сСт, с температурой 0…60 ºС и окружающей средой от –30 ºС до +60 ºС. Класс чистоты рабочей жидкости не грубее 14 по ГОСТу 17216. Пневмогидроаккумуляторы АПГ-Т работают на водной эмульсии, разрешенной к применению в шахтных условиях. Температура эмульсии +5 ºС до +50 ºС при температуре окружающей среды от +1 ºС до +50 ºС.
Климатическое исполнение:
УХЛ4 - для районов с умеренным и холодным климатом; 04 - для районов с тропическим климатом;
УХЛ5 - для эксплуатации в помещениях с повышенной влажностью. Категория размещения - 4. Пневмогидроаккумуляторы могут быть оснащены предохранительным устройством, комплектом принадлежностей для зарядки газом и контроля степени зарядки. Решить проблему долговечности и эффективности ваших гидросистем с большими конструктивными объемами и расходами могут наши пневмогидроаккумуляторы – абсолютная герметичность и высокое быстродействие.
Пневмогидроаккумуляторы АРХ, АРФ — Модификации
Название |
Вмести- мость, л |
Номинальное давление, МПа |
Габаритные размеры , Ø x L |
Резьба |
Масса, кг |
АРХ-0,4/320.000 |
0,4 |
32 |
78x290 |
М27х2 |
5,1 |
АРХ-1/320.000 |
1 |
32 |
78x482 |
М27х2 |
6,6 |
АРХ-2.5/320.000 |
2,5 |
32 |
148x410 |
М27х2 |
28 |
АРХ-6.3/320.000 |
6,3 |
32 |
148x715 |
М27х2 |
40 |
АРХ-10/320-01 |
10 |
32 |
235x546 |
М48х2 |
88,5 |
АРХ-16/320А-01 |
16 |
32 |
235x736 |
М42х2 |
84 |
АРХ-16/320.000 |
16 |
32 |
208x805 |
М42х2 |
84 |
АРХ-20/320-01 |
20 |
32 |
235x863 |
М48х2 |
117,5 |
АРХ-25/140.000 |
25 |
14 |
240х1023 |
М48х2 |
132 |
АРХ-25/320-01 |
25 |
32 |
235х1023 |
М48х2 |
132 |
АРХ-32/320-01 |
32 |
32 |
235x1246 |
М48х2 |
152 |
АРХ-40/160.000 |
40 |
16 |
316x945 |
М42х2 |
201 |
АРХ-40/245.000 |
40 |
24,5 |
240х1500 |
М48х2-6Н |
175 |
АРХ-40/320А-01 |
40 |
32 |
235x1500 |
М48х2 |
176 |
АРХ-50/190.000Э |
50 |
19 |
240х1818 |
М48х2-6Н |
205 |
АРХ-50/195.000 |
50 |
19,5 |
240х1818 |
М48х2-6Н |
205 |
АРХ-50/320-01 |
50 |
32 |
235x1818 |
М48х2 |
205 |
АРФ-2.5/320.000 |
2,5 |
32 |
148x425 |
М27х2 |
28 |
АРФ-6.3/320.000 |
6,3 |
32 |
148x730 |
М27х2 |
40 |
АРФ-10/320-01 |
10 |
32 |
235x561 |
М48х2 |
95 |
АРФ-16/320А-01 |
16 |
32 |
235x761 |
М48х2 |
113 |
АРФ-16/320.000 |
16 |
32 |
208x820 |
М42х2 |
84 |
АРФ-20/320-01 |
20 |
32 |
235x878 |
М48х2 |
122 |
АРФ-25/320-01 |
25 |
32 |
235x1038 |
М48х2 |
139 |
АРФ-32/320-01 |
32 |
32 |
235x1261 |
М48х2 |
159 |
АРФ-40/320А-01 |
40 |
32 |
235x1515 |
М48х2 |
183 |
АРФ-40/160.000 |
40 |
16 |
316x960 |
М42х2 |
206 |
АРФ-50/320-01 |
50 |
32 |
235x1833 |
М48х2 |
112 |
