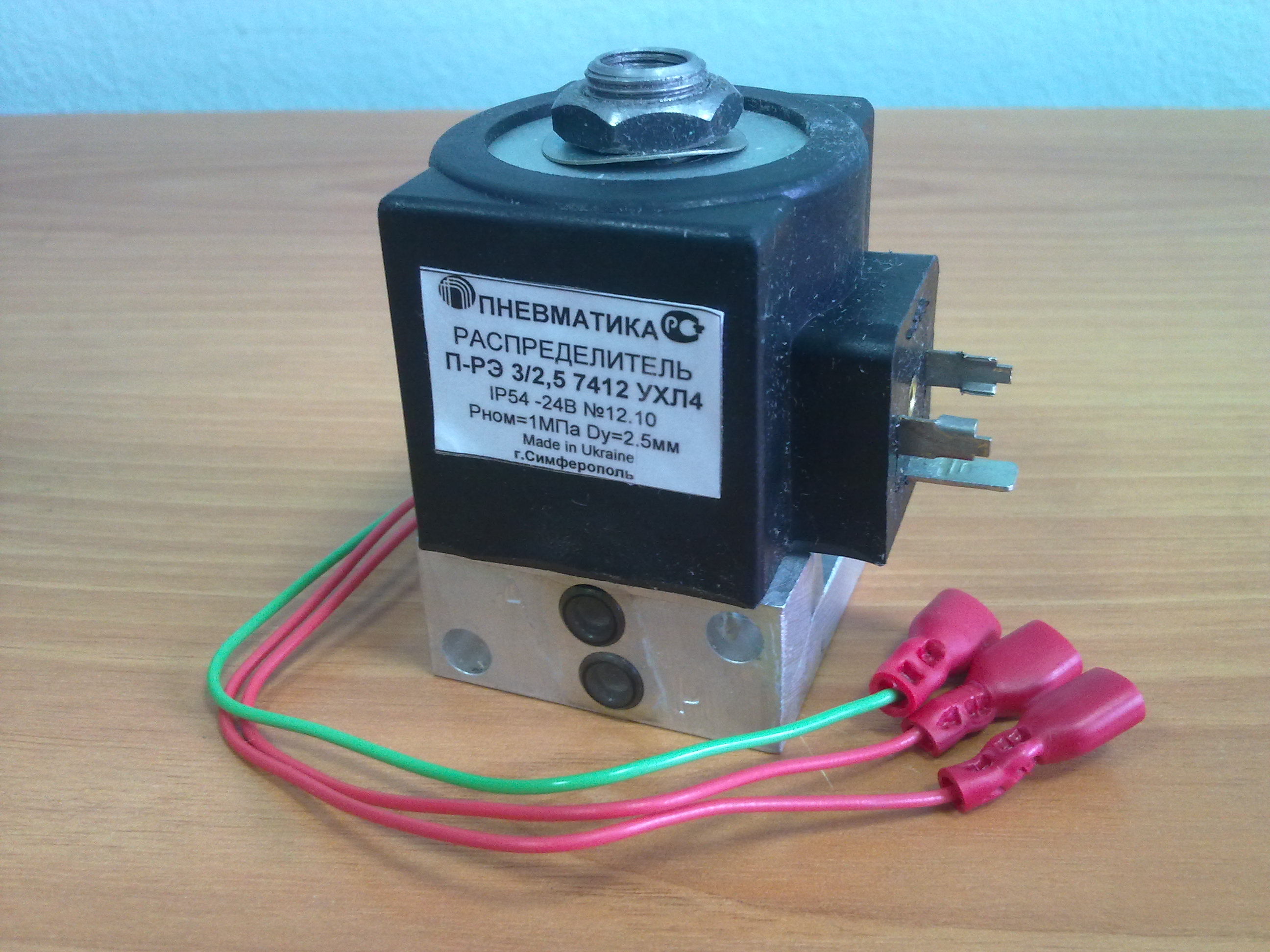

Пневмораспределитель П-РЭ, П-Р

Пневмораспределитель П-РЭ, П-Р

Пневмораспределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное масло вязкостью от 10 до 35 мм2/ с (сСт) при температуре 50 градусов С с концентрацией из расчета 1-2 капли на 1 м3 воздуха, приведенного к нормальным условиям по ГОСТ 19862.
Климатические исполнения УХЛ и О, категории размещения 4, по ГОСТ 15150. Исполнение О - только для стран с тропическим климатом.
Пространственное положение распределителей при монтаже — любое.
Пневмораспределители П-РЭ3/2,5 стыкового исполнения для присоединения к пневмосистеме устанавливают на комплектуемом устройстве с выполненными в нем каналами для прохода воздуха и крепят двумя винтами с помощью двух отверстий диам. 3,4, диам. 4,5 или диам. 6,6. Для крепления пневмораспределителей стыкового нижнего и резьбового исполнений катушку 6 необходимо снять.
Уплотнение рабочих каналов обеспечивается резиновыми кольцами, находящимися в цековках корпуса и имеющимися в комплекте поставки.
Присоединение к пневмосистеме пневмораспределителей резьбового исполнения осуществляется двумя резьбовыми отверстиями К1/8".
