Артикул:
П-БК
П-БК

Описание

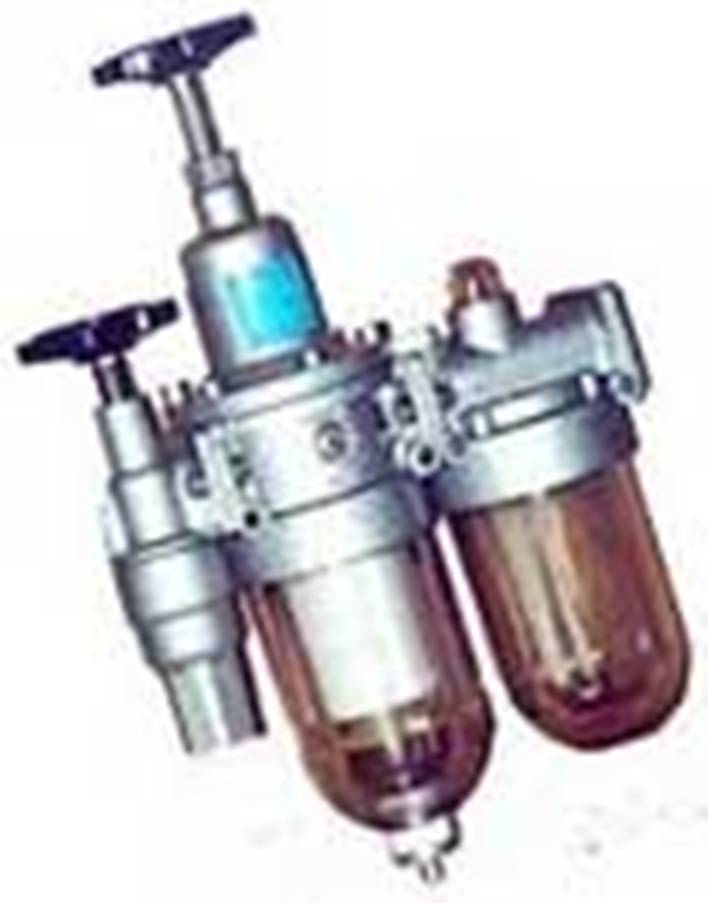

Блок кондиционирования (подготовки) сжатого воздуха П-БК по ТУ-2-053-0224842-019-90

Пневмоблоки кондиционирования (блоки подготовки) сжатого воздуха П-БК-01, П-БК-02, П-БК-03, П-БК-04, П-БК-05, П-БК-06, П-БК-07, П-БК-08, П-БК-09, П-БК-10, П-БК-11, П-БК-12, П-БК-13, П-БК-14, П-БК-15, П-БК-16, П-БК-17, разработанные на модульных устройствах П-МК, предназначены для подготовки сжатого воздуха в пневматических приводах и системах промышленного оборудования.

Функциональные элементы, составляющие блоки подготовки воздуха ПБК:

  • входной вентиль П-МК07, для ручного соединения и отключения питающей магистрали с пневмосистемой, запорная часть вентиля выполняет также роль обратного клапана;
  • фильтр-регулятор П-МК04, для очистки сжатого воздуха от капельной влаги и твердых частиц с тонкостью фильтрации 10; 25; 40 мкм, регулирования и автоматического поддержания давления на выходе;
  • маслораспылитель П-МК06;
  • реле давления П-МК09, для подачи электрического сигнала на включение/отключение при достижении рабочим давлением заданного уровня, с диапазоном настройки 0,16...1,0 МПа;
  • манометр;
  • предохранительный клапан П-КАП16-2 с диапазоном настройки 0,5...0,7 МПа ;
  • электромагнитный 3-х линейный пневмораспределитель, для электрического соединение питающей магистрали с пневмосистемой и сброса избыточного давления из пневмосистемы в атмосферу при подаче электрического управляющего сигнала;
  • клапан безопасности П-МК08, для ручного соединение питающей магистрали с пневмосистемой и сброса избыточного давления из пневмосистемы в атмосферу.

Состав блоков (кондиционирования) подготовки воздуха ПБК
П-БК01, П-БК02, П-БК03, П-БК04, П-БК05, П-БК06, П-БК07, П-БК08, П-БК09,
П-БК10, П-БК11, П-БК12, П-БК13, П-БК14, П-БК15, П-БК16, П-БК17

Обозначение

Состав

Фильтр- регулятор

Масло
распыл.

Входной вентиль

Клапан безопасн. ручной

Клапан безопасн. эл/магн.

Реле давления

Клапан предохр.

Блок П-БК 01.10, П-БК 01.16

Х

-

Х

-

-

-

-

Блок П-БК 02.10, П-БК 02.16

Х

-

-

-

Х

-

-

Блок П-БК 03.10, П-БК 03.16

Х

-

-

-

-

Х

-

Блок П-БК 04.10, П-БК 04.16

Х

-

Х

-

-

Х

-

Блок П-БК 05.10, П-БК 05.16

Х

-

-

-

Х

Х

-

Блок П-БК 06.10, П-БК 06.16

Х

-

-

-

-

Х

Х

Блок П-БК 07.10, П-БК 07.16

Х

-

Х

-

-

Х

Х

Блок П-БК 08.10, П-БК 08.16

Х

-

-

-

Х

Х

Х

Блок П-БК 09.10, П-БК 09.16

Х

Х

-

-

-

-

-

Блок П-БК 10.10, П-БК 10.16

Х

Х

Х

-

-

-

-

Блок П-БК 11.10, П-БК 11.16

Х

Х

-

-

Х

-

-

Блок П-БК 12.10, П-БК 12.16

Х

Х

-

-

-

Х

-

Блок П-БК 13.10, П-БК 13.16

Х

Х

Х

-

-

Х

-

Блок П-БК 14.10, П-БК 14.16

Х

Х

-

-

Х

Х

-

Блок П-БК 15.10, П-БК 15.16

Х

Х

-

-

-

Х

Х

Блок П-БК 16.10, П-БК 16.16

Х

Х

Х

-

-

Х

Х

Блок П-БК 17.10, П-БК 17.16

Х

Х

-

Х

-

-

Х

Обозначение блоков кондиционирования (подготовки) воздуха П-БК

Блок П-БК - ХХ - ХХ - ХХХ - ТУ-2-053-0224842-019-90

Категория размещения
Климатическое исполнение ГОСТ 15150 (УХЛ, О)
Величина условного прохода, мм
Выполненяемая функция
Условное обозначение изделия

Размеры блоков кондиционирования П-БК

Исполнение по выполняемым функциям

Значение

Усл. проход

Габаритные размеры, мм

D

Масса, кг

L

B

H

Блок П-БК01.10

10

135

85

360

М16х1,5; К3/8"

2,2

Блок П-БК01.16

16

М22х1,5; К1/2"

Блок П-БК02.10

10

154

85

360

М16х1,5; К3/8"

2,6

Блок П-БК02.16

16

М22х1,5; К1/2"

Блок П-БК03.10

10

120

85

360

М16х1,5; К3/8"

2,2

Блок П-БК03.16

16

М22х1,5; К1/2"

Блок П-БК04.10

10

170

85

360

М16х1,5; К3/8"

2,4

Блок П-БК04.16

16

М22х1,5; К1/2"

Блок П-БК05.10

10

186

85

360

М16х1,5; К3/8"

2,9

Блок П-БК05.16

16

М22х1,5; К1/2"

Блок П-БК06.10

10

120

85

360

М16х1,5; К3/8"

2,4

Блок П-БК06.16

16

М22х1,5; К1/2"

Блок П-БК07.10

10

170

85

360

М16х1,5; К3/8"

2,6

Блок П-БК07.16

16

М22х1,5; К1/2"

Блок П-БК08.10

10

186

85

360

М16х1,5; К3/8"

3,2

Блок П-БК08.16

16

М22х1,5; К1/2"

Блок П-БК09.06

6

110

55

180

М12х1,5; К1/4"

1,0

Блок П-БК09.10

10

170

85

360

М16х1,5; К3/8"

2,4

Блок П-БК09.16

16

М22х1,5; К1/2"

Блок П-БК10.10

10

220

85

360

М16х1,5; К3/8"

2,65

Блок П-БК10.16

16

М22х1,5; К1/2"

Блок П-БК11.06

6

150

78

180

М12х1,5; К1/4"

1,6

Блок П-БК11.10

10

240

85

360

М16х1,5; К3/8"

3,2

Блок П-БК11.16

16

М22х1,5; К1/2"

Блок П-БК12.10

10

202

86

360

М16х1,5; К3/8"

2,7

Блок П-БК12.16

16

М22х1,5; К1/2"

Блок П-БК13.10

10

250

86

360

М16х1,5; К3/8"

3,0

Блок П-БК13.16

16

М22х1,5; К1/2"

Блок П-БК14.10

10

272

86

360

М16х1,5; К3/8"

3,5

Блок П-БК14.16

16

М22х1,5; К1/2"

Блок П-БК15.10

10

202

86

360

М16х1,5; К3/8"

3,2

Блок П-БК15.16

16

М22х1,5; К1/2"

Блок П-БК16.10

10

250

86

360

М16х1,5; К3/8"

3,2

Блок П-БК16.16

16

М22х1,5; К1/2"

Блок П-БК17.06

6

180

55

200

М12х1,5; К1/4"

0,8

Блок П-БК17.10

10

272

86

360

М16х1,5; К3/8"

3,7

Блок П-БК17.16

16

М22х1,5; К1/2"

Блок П-БК17.25

25

550

123

320

М33х1,5; К1"

6,0

При заказе блоков подготовки воздуха П-БК используются следующие обозначения:

Блок кондиционирования сжатого воздуха П-БК 01.10(16), ПБК01.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 02.10(16), ПБК02.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 03.10(16), ПБК03.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 04.10(16), ПБК04.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 06.10(16), ПБК06.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 07.10(16), ПБК07.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 09.10(16), ПБК09.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 10.10(16), ПБК10.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 12.10(16), ПБК12.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 13.10(16), ПБК13.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 15.10(16), ПБК15.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 16.10(16), ПБК16.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 17.10.1084, П-БК 17.10.1684, П-БК 17.10.2584 ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 17.16.1084, П-БК 17.16.1684, П-БК 17.16.2584 ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 17.25.1084, П-БК 17.25.1684, П-БК 17.25.2584 ТУ-2-053-0224842-019-90
