Описание

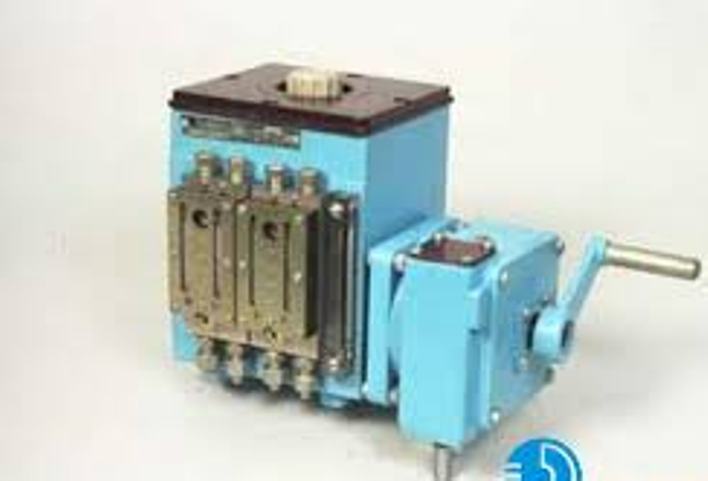

Станция смазочная типа СН5М (42-04, 41-08, 42-08, 41-12, 42-12, 41-04, 11-02, 11-04, 12-04, 11-08 и другие)

Станции смазочные многоотводные СН5М (42-04, 41-08, 42-08, 41-12, 42-12, 41-04, 11-02, 11-04, 12-04, 11-08 и другие исполнения) используются для подачи смазочного материала (жидкого - промышленные масла) при номинальном давлении 10 МПа, кинематической вязкостью от 10 до 1500 cСт к трущимся частям станков, агрегатов и автоматического оборудования, работающих в закрытых помещениях при температуре жидкого смазочного материала и окружающей среды от +1 до +55 °С. Класс чистоты смазочного материала не ниже 12.

Структура условного обозначения станций типа СН5М

4   2 - 08 - 00   УХЛ4

Климатическое исполнение: УХЛ4, 04.1
Расположение выходного вала редуктора: 1 – вверх со смещением к задней стенке корпуса; 2 – вниз о смещением к передней стенке корпуса; 3 – вперед вверху; 4 – назад внизу; 5 – вниз со смещением к задней стенке корпуса; 6 – вперед внизу; 7 – вверх со смещением к передней стенке корпуса; 8 – назад вверху; 0 – для исполнений с другими видами приводов
Число отводов: 02, 04, 08, 12
Расположение приводного устройства относительно устройства визуального контроля:
1 - правое, 2 - левое
Исполнение станции по типу приводного устройства: 1 - со свободным концом вала, 2 - с качательным приводом,
3 - с редуктором, 4 - с электроприводом

 Технические характеристики для Станция смазочная многоотводная регулируемая СН5М



Станция смазки СН5М

11-02
12-02

11-01
12-04

11-08
12-03

11-12
12-12

21-02
22-02

21-04
22-01

21-08
22-08

21-12
22-12

Количество отводов

2

4

8

12

2

4

8

12

Номинальная вместимость гидробака, дм3

2,5

2,5

6,3

10

2,5

2,5

6,3

10

Вид привода

Св

Св

Св

Св

Кач

Кач

Кач

Кач

Передаточное отношение редуктора

-

-

-

-

-

-

-

-

Частота вращения приводного вала станции, с-1 (min-1)
минимальная
номинальная

0,04 (2,4)
0,4 (24)

0,04 (2,4)
0,4 (24)

0,04 (2,4)
0,4 (24)

0,04 (2,4)
0,4 (24)

0,04 (2,4)
0,4 (24)

0,04 (2,4)
0,4 (24)

0,04 (2,4)
0,4 (24)

0,04 (2,4)
0,4 (24)

Потребляемая мощность, кВт, не более

0,05

0,06

0,07

0,09

0,05

0,06

0,07

0,09

Масса станции смазки, кг

8

10

16

24

10

12

18

26



Технические характеристики станции смазочной

Станция Смазки СН5М

31-02-х

32-02-Х

31-04-х

32-04-Х

31-08-х

32-08-Х

31-12-х

32-12-Х

41-02
42-02

41-04
42-04

41-08
42-08

41-12
42-12

Количество отводов

2

4

8

12

2

4

8

12

Номинальная вместимость гидробака, дм3

2,5

2,5

6,3

10

2,5

2,5

6,3

10

Вид привода

Ред

Ред

Ред

Ред

Эл

Эл

Эл

Эл

Передаточное отношение редуктора

1:80

1:80

1:80

1:80

1:160

1:160

1:160

1:160

Частота вращения приводного вала станции, с-1 (min-1)
минимальная
номинальная









-
0,156 (9,4)

-
0,156 (9,4)

-
0,156 (9,4)

-
0,156 (9,4)

Потребляемая мощность, кВт, не более

0,05

0,06

0,07

0,09

0,05

0,06

0,07

0,09

Масса станции смазки, кг

11

13

19

27

15

17

23

31





Название

Артикул

Цена

Станция смазки

СН-5М 11-02

по запросу

Станция смазки

СН-5М 11-04

по запросу

Станция смазки

СН-5М 11-08

по запросу

Станция смазки

СН-5М 11-12

по запросу

Станция смазки

СН-5М 21-02

по запросу

Станция смазки

СН-5М 21-04

по запросу

Станция смазки

СН-5М 21-08

по запросу

Станция смазки

СН-5М 21-12

по запросу

Станция смазки

СН-5М 31-02-1

по запросу

Станция смазки

СН-5М 31-04-2

по запросу

Станция смазки

СН-5М 31-08-2

по запросу

Станция смазки

СН-5М 31-12-2

по запросу

Станция смазки

СН-5М 41-02

по запросу

Станция смазки

СН-5М 41-04

по запросу

Станция смазки

СН-5М 41-08

по запросу

Станция смазки

СН-5М 41-12

по запросу

     Станция смазочная СН-5М 21-12-0 УХЛ4 ГОСТ 3564–84;
     Станция смазочная СН-5М 31-04-0 УХЛ4 ГОСТ 3564–84;
     Станция смазочная СН-5М 41-08-0 УХЛ4 ГОСТ 3564–84;
     Станция смазочная СН-5М 12-04-0 УХЛ4 ГОСТ 3564–84;
     Станция смазочная СН-5М 41-12-0 УХЛ4 ГОСТ 3564–84.
