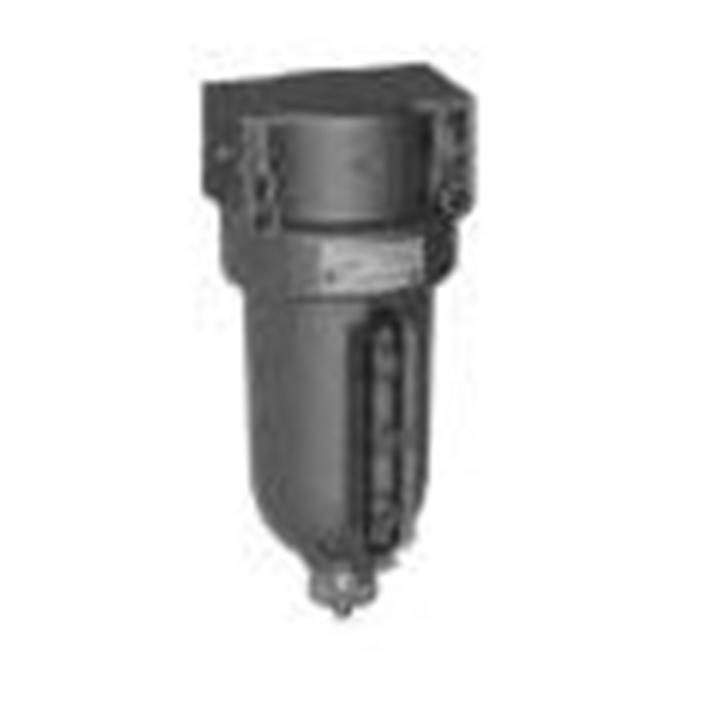

Фильтр-влагоотделитель П-ФВ10, П-ФВ16

с условным проходом 10 и 16 мм предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц и удаления конденсата в пневматических приводах и системах промышленного оборудования.
Фильтры-влагоотделители рассчитаны для работы на сжатом воздухе давлением от 0,1 МПа до 1,0МПа, очищенном не грубее 12 класса по ГОСТ 17433. Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150.

Параметры П-ФВ-10-1, П-ФВ-10-2, П-ФВ-16-1, П-ФВ-16-2

Параметры Типоразмеры
П-ФВ-10-1 П-ФВ-10-2 П-ФВ-16-1 П-ФВ-16-2
Условный проход, мм 10 16
Номинальное давление, МПа 1,0
Минимальное давление на входе, МПа 0,1
Расход воздуха при давлении на выходе 0,63 МПа, м³/мин: номин., не менее / миним., не более 1,25 / 0,16 1,25 / 0,16 2,0 / 0,16 2,0 / 0,16
Абсолютная тонкость фильтрации, мкм 40
Степень влагоотделения, %, не менее 90
Полезная емкость резервуара, см3 100
Отвод конденсата Полуавтоматический с возможностью ручного
Масса, кг, не более 1,2



Структура условного обозначения П-ФВ-10-1, П-ФВ-10-2, П-ФВ-16-1, П-ФВ-16-2

П-ФВ - ХХ - X - XXX   4



Категория размещения
Климатическое исполнение ГОСТ 15150 (УХЛ, О)
Вид присоединительной резьбы:
1 - коническая дюймовая резьба по ГОСТ 6111-52;
2 - трубная резьба по ГОСТ 6357-81
Условный проход, мм (10, 16)
Условное обозначение изделия

Размеры фильтров-влагоотделителей П-ФВ (ПФВ)

Размеры фильтр-влагоотделитель ПФВ, П-ФВ-10-1, П-ФВ-10-2, П-ФВ-16-1, П-ФВ-16-2 Обозначение D
П-ФВ-10-1-0 К3/8" ГОСТ 6111-52
П-ФВ-10-2-0 G3/8-А ГОСТ 6357-81
П-ФВ-16-1-0 К1/2" ГОСТ 6111-52
П-ФВ-16-2-0 G1/2-А ГОСТ 6357-81

При заказе фильтров-влагоотделителей П-ФВ... используются следующие обозначения:

Фильтр-флагоотделитель П-ФВ-10-1-0
Фильтр-флагоотделитель П-ФВ-10-2-0
Фильтр-флагоотделитель П-ФВ-16-1-0
Фильтр-флагоотделитель П-ФВ-16-2-0
