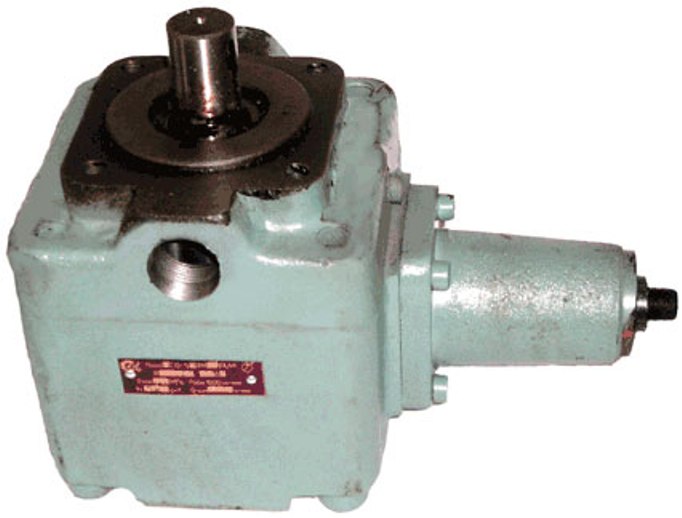

Пластинчатые насосы Г12-5...М ТУ 2.053.1765-85 регулируемые

Пластинчатые насосы Г12-53АМ, Г12-54АМ, Г12-55АМ, 2Г12-54АМ-2,5, 2Г12-55АМ-4 регулируемые предназначены для нагнетания рабочей гидравлической жидкости в узлах и механизмах машин, в которых требуется регулируемая по величине подача.

Насосы (2)Г12-5...М относятся к группе регулируемых пластинчатых насосов. Также как и регулируемыенасосы НПлР обеспечивают изменение подачи минерального масла в гидроприводах от номинального до нуля при достижении в системе давления, равного давлению настройки регулятора давления. Диапазон кинематической вязкости минерального масла 20-213 мм²/с при температуре от +10 до +50 °С.

Насосы Г12-5..М имеют два вида исполнения по способу изменения рабочего объёма:
– механическое для моделей Г12-53АМ, Г12-54АМ, Г12-55АМ (Рном. = 6,3МПа);
– дистанционное для моделей 2Г12-54АМ-2,5 и 2Г12-55АМ-4 (Рном. = 2,5 и 4 МПа соответственно).

Настройка регулятора давления–механическая. Номинальная частота вращения–1500 об/мин. Направление вращения – правое (если смотреть по часовой стрелке со стороны вала).
Насосы Г12-5...М соответствуют ТУ 2.053.1765-85.

Структура условного обозначения

Г12-5     М - 2,5   УХЛ4

УХЛ4 = климатическое исполнение и категория размещения.
Максимальное давление регулирования:
2,5 = 2,5 МПа;
4 = 4 МПа.
М = модернизированный.
Рабочий объём:
3 = 20 см³;
4 = 45 см³;
5 = 80 см³.
Г12-5 = пластинчатый насос с механическим регулированием;
2Г12-5 = пластинчатый насос с дистанционным регулированием.
Гидросхема
Гидросхема насосов пластинчатых регулируемых Г12-53АМ, Г12-54АМ, Г12-55АМ, 2Г12-54АМ-2,5, 2Г12-55АМ-4

 Характеристики насосов (2)Г12-5...М

Модель насоса Г12-53АМ Г12-54АМ Г12-55АМ 2Г12-55АМ
Номинальный рабочий объём см³ 20 45 80 80
Частота вращения (ном./мин.), об/мин 1500 / 960
Номинальная подача, л/мин 25,5 58 105,6 108
Номинальное давление на выходе, МПа 6,3 6,3 6,3 4
Давление на входе (макс./мин.), МПа 0,012 / 0,08
Номинальная мощность, кВт 3,6 8,1 13,6 10,5
Коэффициент подачи не менее, % 86 86 86 90
Ресурс при номинальном режиме работы, ч 5000 3000 3000 3000
Предельное значение среднего уровня звука, дБ(А) 72 75 82 79
Масса насоса, кг 17,5 31,5 46 58
Направление вращения По часовой стрелке
Нагрузки на валу Радиальные и осевые нагрузки недопустимы
Рекомендуемая вязкость 23 ÷ 45 сСт при 40º С (ISO VG22-46). Для холодного запуска при нулевом давлении: 400 сСт максимум
Класс чистоты жидкости ISO 19/16 (достигается при тонкости фильтрации 25 мкм и ß ≥ 75)
Температура жидкости +70º C
Положение в пространстве Любое



Таблица размеров (в мм)

Типоразмер B B1 B2 b H H1 H2 h L l1 l2 l3 l4 d d1 d2 d3
Насос Г12-53АМ 280 130 180 6h 157 71 68 22,5 190 4 29 40 46 20 K3/4 K1/2 K1/8
Насос Г12-54АМ 330 155 228 8h 194 90 80 33 220 4 35 42 49 30 K1 K3/4 K1/4
Насос Г12-55АМ 360 180 243 8h 230 105 95 33 262 5 50 42 50 30 K1 1/2 K1 K3/8

Пример условного обозначения при заказе насоса пластинчатого регулируемого с номинальным рабочим объёмом 20 см³ и с номинальной подачей 25,5 л/мин:
Насос Г12-53АМ УХЛ4.
