Описание

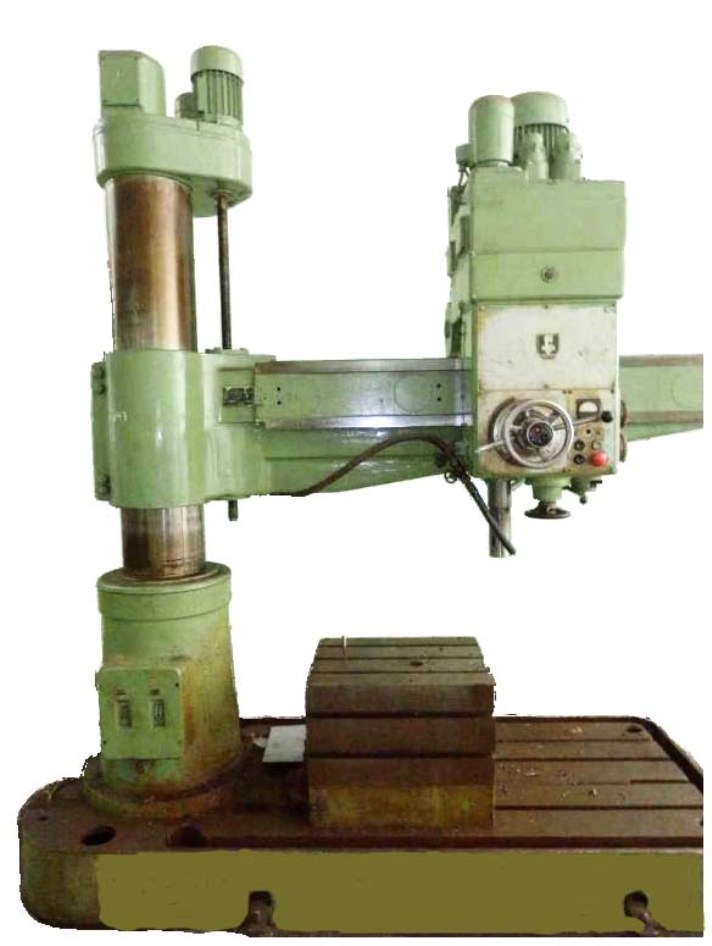

Радиально сверлильный станок 2А554
Предназначен для обработки отверстий в средних и крупных деталях.
На станке можно выполнять следующие виды работ:
- сверление
- зенкерование
- развертывание
- подрезка торца
- нарезание резьбы
Станок применяется в индивидуальном, мелкосерийном и серийном производстве.
Компоновка станков традиционная для радиально-сверлильных станков и включает: Колонну, поворачивающуюся вокруг вертикальной оси на подшипниках цоколя (2А554). Рукав с возможностью вертикального перемещения по колонне и с возможностью вращения вокруг вертикальной оси вместе с колонной. Сверлильную головку с возможностью горизонтального перемещения по направляющим рукава.Шпиндель, смонтированный в цилиндрической гильзе, с возможностью вертикального перемещения в корпусе сверлильной головки. Подача обеспечивается гильзой шпинделя. Все остальные перемещения — позиционирующие. Все части станков перемещаются с минимальным усилием и фиксируются в рабочем положении посредством гидравлических зажимов. Все органы управления сосредоточены на панели управления сверлильной головки. Предварительный набор частоты вращения и подачи шпинделя, а также гидравлическое управление коробками скоростей и подач обеспечивает быстрое изменение режимов.
Фрикционная муфта, встроенная в коробку скоростей, обеспечивает быстрый реверс при нарезке резьб и предохраняет коробку скоростей от перегрузок. Шпиндель станка уравновешен в любой точке его перемещения. Штурвальное устройство управления сверлильной головкой имеет возможность выключения механической подачи при достижении заданной глубины сверления.
Стандартное напряжение электрической сети — 380В, 50Гц. За дополнительную плату возможна установка электроаппаратуры для других значений напряжения сети.
|
Название |
Артикул |
Описание |
Цена |
|
Вал |
2М55.50.28.100 |
|
по запросу |
|
Вал подачи привода |
2А554.00.00 |
|
по запросу |
|
Вал фрикционный |
2А55.50.15.000 |
|
по запросу |
|
Вал фрикционный в сборе |
2576.81.15.000 |
|
по запросу |
|
Вал фрикционный в сборе |
2М55.50.15.000 |
|
по запросу |
|
Вал фрикционный в сборе |
2А554.50.15.000 |
|
по запросу |
|
Вал-шестерня |
2А554.10 |
|
по запросу |
|
Вилка включения фрикциона |
2М55.50 |
|
по запросу |
|
Вилка гидропреселектора |
2А554.50.0 |
|
по запросу |
|
Винт с гайкой механизма подъема |
2М55.00.22.000 |
|
по запросу |
|
Втулка |
2576.81.26.014 |
|
по запросу |
|
Втулка |
2576.81.25.039 |
|
по запросу |
|
Втулка |
2576.81.26.012 |
|
по запросу |
|
Втулка |
2М55.50.26.012 |
|
по запросу |
|
Втулка |
2576.81.25.015 |
|
по запросу |
|
Втулка |
2576.81.26.03В |
|
по запросу |
|
Гайка биметалическая |
2М55.00.22.010 |
|
по запросу |
|
Гидропреселектор |
2М55.50.45.000 |
|
по запросу |
|
Гидропреселектор |
2М58.50.45.000 |
|
по запросу |
|
Гидропреселектор |
2А576.81.46.000 |
|
по запросу |
|
Гидропреселектор |
2А554.50.45.000 |
|
по запросу |
|
Гидростанция зажима колонны |
2М57.00.32.000 |
|
по запросу |
|
Гидростанция зажима колонны |
2М55.00.33.000 |
|
по запросу |
|
Главный цилиндр управления фрикционной муфтой |
2М55.50.66.000 |
|
по запросу |
|
Головка |
Д19-070 |
|
по запросу |
|
Головка сверлильная |
2А554.50.00.000 |
|
по запросу |
|
Головка сверлильная |
2587.11.00.000 |
|
по запросу |
|
Головка сверлильная |
2М57.75.35.000 |
|
по запросу |
|
Головка сверлильная |
2576.81.00.000 |
|
по запросу |
|
Двигатель к сверлильной головке |
2М57 |
|
по запросу |
|
Диски фрикционные |
CГ100М |
|
по запросу |
|
Диски фрикционные |
2М58. |
|
по запросу |
|
Диски фрикционные |
2А576 |
|
по запросу |
|
Диски фрикционные |
2А554 |
|
по запросу |
|
Диски фрикционные |
2М57. |
|
по запросу |
|
Диски фрикционные |
2М55.50.15 |
|
по запросу |
|
Диски фрикционные |
2А55. |
|
по запросу |
|
Дроссель |
2М55.50.47 |
|
по запросу |
|
Зажим головки |
2М55.50.36.00 |
|
по запросу |
|
Избиратель скоростей |
2М57.75.49.000 |
|
по запросу |
|
Клапан давления |
2М55.50.47.00 |
|
по запросу |
|
Клапан обратный |
2М55.50.47.000 |
|
по запросу |
|
Колесо |
2576.81.26.032 |
|
по запросу |
|
Колесо зубчатое |
2576.81.26.033 |
|
по запросу |
|
Колесо зубчатое |
2576.81.26.034 |
|
по запросу |
|
Колесо червячное |
2А55А |
|
по запросу |
|
Колесо червячное |
2А554.50.26.82 |
|
по запросу |
|
Колесо червячное |
2М55.50.27 |
|
по запросу |
|
Командоаппарат |
2М55.50.48.000 |
|
по запросу |
|
Контактная группа на гидропреселектор |
2А554.00 |
|
по запросу |
|
Контактная группа на гидропреселектор |
2М55.00 |
|
по запросу |
|
Коробка подач |
2А554.50.17.000 |
|
по запросу |
|
Коробка скоростей |
2А554.50.16.000 |
|
по запросу |
|
Корпус |
2576.81.26.011 |
|
по запросу |
|
Кронштейн |
2576.81.26.016 |
|
по запросу |
|
Крышка подшипников сверлильной головки |
2А554.50. |
|
по запросу |
|
Крышка сверлильной головки |
2А554.50 |
двигатель 5.5 кВт |
по запросу |
|
Лента стальная |
2М57.00.21.063 |
|
по запросу |
|
Маслоуказатель |
МН176-63 |
|
по запросу |
|
Механизм перемещения сверлильной головки |
2М57.00. |
|
по запросу |
|
Механизм управления шпинделем |
2А576. |
|
по запросу |
|
Моторчик реверсионный |
РД 0,8 |
110V, 200 об/мин |
по запросу |
|
Муфта |
2М55.50.27.33 |
|
по запросу |
|
Насос шестеренчатый |
2Н57 |
размер 42см d=68см |
по запросу |
|
Ось |
2576.81.26.056 |
|
по запросу |
|
Ось |
2576.81.26.058 |
|
по запросу |
|
Планка |
2М55.50.26.058 |
|
по запросу |
|
Планка |
2576.81.36.036 |
|
по запросу |
|
Пластина внутренняя |
2М55.50.15.061 |
диск фрикционный |
по запросу |
|
Пластина внутренняя |
2М57.75.15.033 |
диск фрикционный |
по запросу |
|
Пластина внутренняя |
2М57.75.15.047 |
диск фрикционный |
по запросу |
|
Пластина внутренняя |
2М55.50.15.064 |
диск фрикционный |
по запросу |
|
Пластина внутренняя |
2М57.75.15.042 |
диск фрикционный |
по запросу |
|
Пластина наружная |
2М57.75.15.081 |
диск фрикционный |
по запросу |
|
Пластина наружная |
2М55.50.15.064. |
диск фрикционный |
по запросу |
|
Подшипник |
.2М57 |
|
по запросу |
|
Ползунки |
на полумуфту |
|
по запросу |
|
Ползушка |
2Н55 |
|
по запросу |
|
Полумуфта на автоматическую и ручную подачу |
2М55.. |
|
по запросу |
|
Полый вал с втулкой |
2М55.55.00 |
|
по запросу |
|
Привод гидропреселектора |
2М55.50.46.000 |
к станкам 2М55, 2А554 |
по запросу |
|
Пружина противовеса |
2Н55.50.56.020 |
|
по запросу |
|
Пружина противовеса |
2М57.75.37.010 |
|
по запросу |
|
Пружина противовеса |
2А554.50.56.020 |
|
по запросу |
|
Пружина противовеса |
2М58 |
|
по запросу |
|
Пружина противовеса |
2А532.35.25.064 |
|
по запросу |
|
Пружина противовеса |
2А55 |
50 мм |
по запросу |
|
Пружина противовеса |
2576.81.39.010 |
к станкам 2А576, 2А587 |
по запросу |
|
Пружина противовеса |
2Н57.61.12 |
70 мм |
по запросу |
|
Пружина противовеса |
2587.81.39.010 |
|
по запросу |
|
Пружина противовеса |
2М55.50.56.020 |
35 мм |
по запросу |
|
Рычаг включения механизма подачи |
2А554. |
|
по запросу |
|
Скоба |
2А554.00.00.041 |
|
по запросу |
|
Собачка |
2М55.50.080 |
|
по запросу |
|
Стол коробчатый |
2А554.00.00.011 |
|
по запросу |
|
Стол коробчатый |
2М55.00.00.011 |
|
по запросу |
|
Токосъемник кольцевой |
2М55.00.14.000 |
|
по запросу |
|
Токосъемник кольцевой |
2А55.00.14.000 |
|
по запросу |
|
Тормозное кольцо |
2М55.50.15.00 |
|
по запросу |
|
Тормозное кольцо |
2А554.50.15.043 |
|
по запросу |
|
Тормозное кольцо |
2М57.75.48.013 |
|
по запросу |
|
Фильтр сетчатый |
2М55.60.65.000 |
|
по запросу |
|
Фильтр сетчатый |
2А554.60.65.000 |
|
по запросу |
|
Ходовой винт в сборе |
2М55 |
перемещение рукава по колонне L=1500 мм |
по запросу |
|
Червяк |
2А554.50.25.031 |
|
по запросу |
|
Шестерни к фрикционной муфте |
2М57.. |
|
по запросу |
|
Шпиндель в сборе |
2М55.50.55.000 |
|
по запросу |
|
Шпиндель в сборе |
2587.11.55.000 |
|
по запросу |
|
Шпиндель в сборе |
2576.81.55.000 |
|
по запросу |
|
Шпиндель в сборе |
2А554.50.55.000 |
|
по запросу |
|
Штурвальное устройство |
2М58-1.000.000 |
|
по запросу |
|
Якорь |
2А554.00.00.012 |
|
по запросу |
