Описание

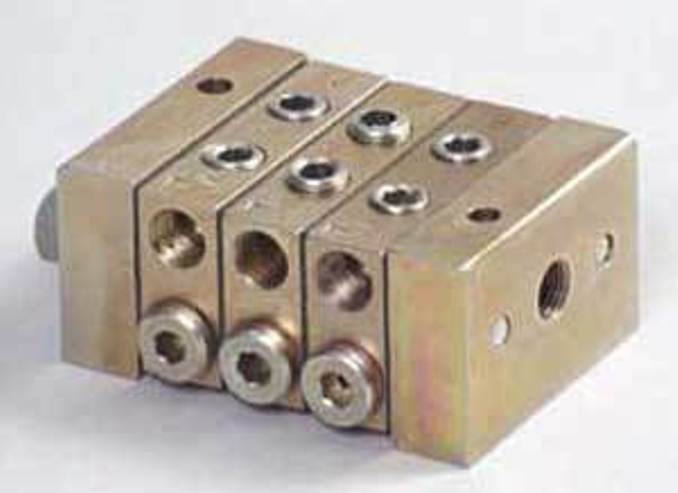

Питатели последовательные смазочные типа М, МИ, МХ, МГО
Питатели используются для комплектации циркуляционных смазочных системы, систем смазки периодической подачи и других.
Питатели последовательные смазочные осуществляют подачу смазочного материала к трущимся парам узлов и механизмов машин.
Конструктивные особенности питателей смазочных
Питатель состоит из набора секций (входной, выходной) и пакета промежуточных секций, уплотнённых по стыкам прокладками или уплотнительными кольцами и стянутых шпильками.
В каждой промежуточной секции находится трёхпоясковый золотник, имеющий свободных ход и совершающий возвратно-поступательное движение. Золотники в промежуточных секциях перемещаются в определённой последовательности.
Рабочий ход питателя, заключающийся в вытеснении определённой дозы смазочного материала в точку смазки, произойдет тогда, когда все золотники совершат возвратно-поступательное движение. Питатель может начать работу независимо от начального положения золотника.
Каждая промежуточная секция имеет два отвода в точки смазки. Получить один отвод в золотниковой секции можно, соединив два отвода. При этом один из отводов должен быть обязательно заглушен.
Секции с одним отводом производят за цикл двойную номинальную подачу смазочного материала.
Питатель может быть укомплектован узлом со шток-индикатором, фиксирующим завершение цикла питателя. Наличие штока-индикатора позволяет контролировать работу питателя визуально или с помощью электросигнальных приборов. Шток-индикатор устанавливается на любой из промежуточных секций по необходимости.
В секциях питателей Ми: 5Д, 5Е; питателей МО, М, 1М, 10Д, 10Е, 15Д, 15Е; питателей МХО,
МХ, 1МХ: 25Д, 25Е; питателей МГО: 150Д, 150Е шток-индикатор не устанавливается.
В питателе могут быть применены промежуточные секции любого типоразмера (но в пределах каждого исполнения по габариту).
Предпочтительное расположение промежуточных секций питателей МХО, МХ, 1МХ в порядке возрастания цифр условных обозначений типоразмеров (начиная от ближайшей к входу смазочного материала).
Предпочтительное расположение секций остальных исполнений питателей по габаритам – в обратном порядке.
Условия эксплуатации
Питатели работают на чистых минеральных маслах, вязкость которых не менее 17 мм2/с (сСт), номинальная тонкость фильтрации масла не грубее 25 мкм, и пластичных смазочных материалов с числом пенетрации не менее 290 и тонкостью фильтрации не грубее 100 мкм.
Температура смазочных материалов от +1°С до +50°С.
Температура окружающей среды от +1°С до +40°С.
Структура обозначений
Примеры условных обозначений при заказе:
питатель исполнения Ми с тремя промежуточными секциями:
-первая секция 10ДВ (с номинальным подаваемым объёмом 0,16 см3, с двумя отводами и штоком–индикатором, расположенным справа);
-вторая – 10Е (с номинальным подаваемым объёмом 0,32 см3 с одним отводом);
-третья – 5Д (с номинальным подаваемым объёмом 0,08 см3 с двумя отводами), предназначенного для работы в районах (странах) с умеренным климатом, категория размещения 4
— Питатель Ми – 3 (10ДВ – 10Е – 5Д) УХЛ4 ТУ У 054 09685.004-2000
Название |
Артикул |
Описание |
Цена |
Питатель |
М |
5Д,5Е,10Д,10Е,15Д,15Е и т.д. |
по запросу |
Питатель |
МГК |
Число секций 3,4,5,6,7,8,9,10 |
по запросу |
Питатель |
МГО |
Число секций 3,4,5,6,7,8,9,10 |
по запросу |
Питатель |
1МХ |
25Д,25Е,50Д,50Е,75Д,75Е,100Д и т.д. |
по запросу |
Питатель |
МХ |
25Д,25Е,50Д,50Е,75Д,75Е,100Д и т.д. |
по запросу |
Питатель |
МХО |
25Д,25Е,50Д,50Е,75Д,75Е,100Д и т.д. |
по запросу |
Питатель |
МХК |
25Д,25Е,50Д,50Е,75Д,75Е,100Д и т.д. |
по запросу |
Питатель |
МИ |
5Д,5Е,10Д,10Е,15Д,15Е и т.д. |
по запросу |
Питатель |
МИО |
5Д,5Е,10Д,10Е,15Д,15Е и т.д. |
по запросу |
Питатель |
МИК |
5Д,5Е,10Д,10Е,15Д,15Е и т.д. |
по запросу |
Питатель |
МИМ |
5Д,5Е,10Д,10Е,15Д,15Е и т.д. |
по запросу |
Питатель |
1М |
5Д,5Е,10Д,10Е,15Д,15Е и т.д. |
по запросу |
Питатель |
МО |
5Д,5Е,10Д,10Е,15Д,15Е и т.д. |
по запросу |
Питатель |
МК |
5Д,5Е,10Д,10Е,15Д,15Е и т.д. |
по запросу |
Питатель |
2-0200-1-К |
|
по запросу |
Питатель |
2-0200-2-К |
|
по запросу |
Питатель |
2-0200-3-К |
|
по запросу |
Питатель |
2-0500-1-К |
|
по запросу |
Питатель |
2-0500-2-К |
|
по запросу |
Питатель |
2-0500-3-К |
|
по запросу |
Питатель |
2-0500-4-К |
|
по запросу |
Питатель |
2-2500-1-К |
|
по запросу |
