РДДП-02 и РДДП-02А
РДДП-02 и РДДП-02А

Описание

Датчики обрыва цепи и подпора скребкового конвейера РДДП-02 и РДДП-02А.

Предназначены для одновременного контроля обрыва цепи и подпора сбросного короба скребкового конвейера с неабразивным сыпучим продуктом (зерновое и незерновое растительное сырьё, мука, комбикорм, неагрессивные порошковые смеси, цемент, известь, стройматериалы и т. д.).

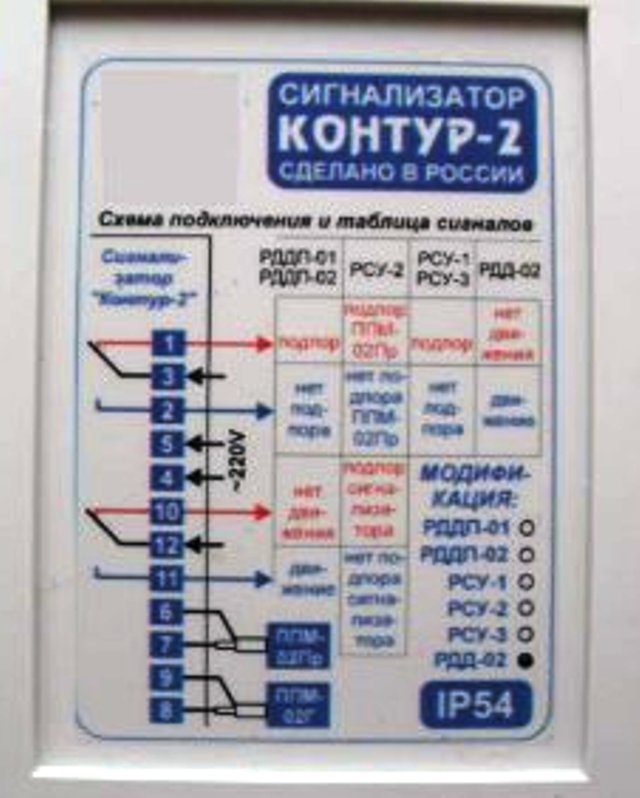

Приборы представляют собой микроволновые радары. Содержат два независимых канала: движения и подпора. Выходом каждого канала является перекидная группа контактов реле. Время срабатывания каждого реле независимо регулируется от 1 до 20 сек, причём это может быть задержка включения реле, отключения реле или симметричная задержка. Диапазон рабочих температур - от ‑ 40 до + 40ОС.

 РДДП-02 питается от сети переменного тока (~187-242 В, 49-51 Гц), а РДДП-02А – от постоянного напряжения 21-27 В.


Датчик обрыва цепи и подпора скребкового конвейера.



   Сигнализатор устанавливается на короб конвейера у приводной станции и buy cheap viagra on line через радиопрозрачный корпус излучает микроволновые колебания на верхнюю часть цепи. Когда цепь натянута, она находится в зоне чувствительности прибора. Канал движения, принцип работы которого основан на эффекте Допплера, контактами выходного реле поддерживает работу конвейера. При обрыве цепи (в любом месте) она сразу провисает вблизи приводной станции и выходит из зоны действия. Реле канала движения отключает конвейер.

   Второй канал контролирует заполнение продуктом сбросного короба. Генератор и приёмник радиосигнала установлены соосно на его противоположные стенки. Когда пространство между ними будет заполнено продуктом, амплитуда сигнала в приёмнике падает, вызывая срабатывание реле канала подпора.

   Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность канала подпора регулируется так, чтобы его реле не срабатывало на слой "налипания". Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нем металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов).

   Диаметр (ширина) сбросного короба - до 1.5 м. Степень защиты корпуса сигнализатора – IP54, а генератора и приёмника - IP65.
