Описание

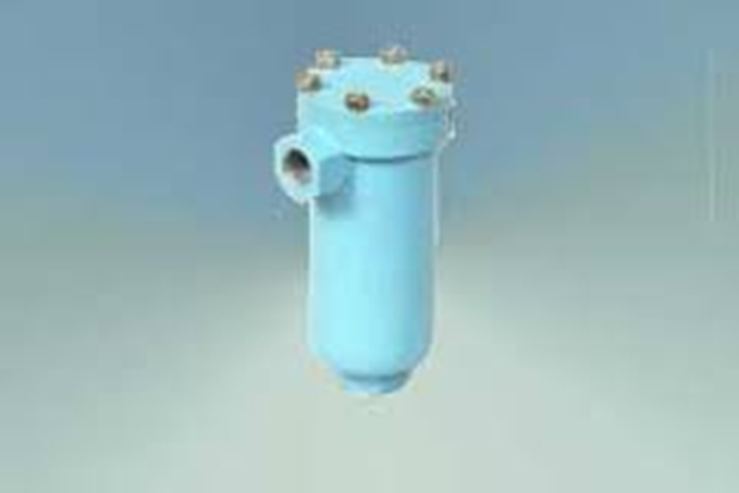

Сепараторы магнитные ФММ предназначены для очистки минеральных масел и смазочно охлаждающих жидкостей (керосин, смесь минеральных масел с керосином) от взвешенных в них магнитных частиц в смеси с немагнитными. Применение магнитного сепаратора даёт возможность повысить чистоту обработки поверхностей деталей, многократно использовать охлаждающие жидкости.
     Сепараторы магнитные предназначены для комплектации металлорежущих станков, кузнечно-прессового оборудования и других гидрофицированных машин.
     Сепараторы обеспечивают очистку минеральных масел и смазочно-охлаждающих жидкостей (керосина, смесей минерального масла с керосином) вязкостью от 1 до 75 мм²/с в диапазоне температур от +10 до +50°С.
Климатическое исполнение и категория размещения - для умеренного климата (УХЛ4) и тропическое (О4.1).

Параметры сепараторов ФММ-21 (22, 23, 24, 25, 26 и ФММ-27)

Параметр ФММ21 ФММ22 ФММ23 ФММ24 ФММ25 ФММ26 ФММ27
Условный проход, мм 16 20 25 32 50 63 100
Номинальный расход, л/мин 8 12,5 25 50 100 200 400
Номинальное давление, МПа 1,6
Степень очистки,не хуже, %:
-при однократном пропускании жидкости
- при многократном пропускании жидкости


73

88
Перепад давлений на входе/выходе при номинальном расходе, МПа (не более) 0,025
Масса,кг 1,3 1,7 3,0 3,8 8,3 16,0 45,0
*** значения приведены для жидкости вязкостью 20 мм²/c (20 сСт)

Устройство, размеры и принцип работы сепараторов магнитных ФММ-21, ФММ-22, ФММ-23, ФММ-24 и ФММ-25

Наименование Размеры, мм (не более)
A B D H H1 L S d
Сепаратор ФММ-21 50 73 60 170 127 85 30 М20х1,5-6H
Сепаратор ФММ-22 60 73 60 190 133 95 36 М24х1,5-6H
Сепаратор ФММ-23 70 100 80 220 160 120 46 М33х2-6H
Сепаратор ФММ-24 90 125 100 220 175 155 55 М42х2-6H
Сепаратор ФММ-25 110 150 130 285 220 185 75 М60х2-6H

     Устройство сепаратора ФММ ТУ2-053-1838-87:

Магнитный очистительный сепаратор типа ФММ состоит из корпуса 1, крышки 2, пружины 3, фильтрующего пакета, в состав которого входит магнитный патрон из чередующихся магнитов 4 и стальных шайб 5, обечайка 6, крышка 7 и пружинные элементы (или сетчатый каркас) 8, установленные между упором 9 и стаканом 10.

     Описание работы фильтра ФММ:

Загрязненная жидкость поступает в сепаратор через входное отверстие, проходит через каналы в упоре и попадает в полость между магнитным патроном и пружинными элементами.
Магнитные частицы осаждаются на магнитном патроне, далее жидкость проходя через зазоры пружинных элементов (сетчатого каркаса), дополнительно очищается от немагнитных и оставшихся магнитных частиц и поступает в выходное отверстие сепаратора.

Размеры сепараторов магнитных ФММ-26, ФММ-27

Параметр (размеры) Размеры, мм
Сепаратор ФММ26 Сепаратор ФММ27
D, не более 210 290
D1, не более 168 245
D2, не более 160 205
D4, не более 110 148
L, не более 250 330
H, не более 325 385
h, не более 87 120
d3±0,3, не более 130 170
H1 136±0,5 148±1,0
dH14 70 94
d1H13 14 18

     Устройство и принцип работы сепараторов ФММ26 и ФММ27 аналогичны изделиям меньшего габарита. Визуальные отличия: входное и выходное отверстия (патрубки) имеют фланцевое крепление, а их оси параллельны.

Пример обозначения при заказе
Пример условного обозначения сепаратора, с условным проходом 25 мм, для эксплуатации в умеренном климате:
Сепаратор магнитный ФММ23 УХЛ4 ТУ2-053-1838-87.

Заметки по эксплуатации и хранению
Расконсервировав и вынув заглушки, сепаратор установить в вертикальном положении в месте, удобном для обслуживания.
Для очистки сепаратора фильтрующий пакет извлечь из корпуса, вынуть магнитный патрон с крышкой, остальные части промыть и продуть сжатым воздухом.
Сборку сепаратора производить в обратной последовательности.
Условия хранения -2 (С) по ГОСТ 15150-69.

Возможные неисправности сепараторов ФММ и способы их устранения

Неисправность Причина Способ устранения
Течь в месте соединения корпуса с крышкой Ослаблена затяжка крепежа Подтянуть крепеж
Течь из присоединительных отверстий или из-под пробки Недостаточно завернуты штуцер или пробка. Неуплотнены входное и выходное отверстие или пробка Подтянуть крепеж

Резиновые уплотнительные кольца входящие в комплект поставки:

  • сепаратор магнитный ФММ-21, ФММ-22: кольцо резиновое уплотнительное 045-051-36 по ГОСТ 9833-73 в количестве 3 шт.;
  • сепаратор магнитный ФММ-23: кольцо резиновое уплотнительное 065-071-36 по ГОСТ 9833-73 в количестве 3 шт.;
  • сепаратор магнитный ФММ-24: кольцо резиновое уплотнительное 080-086-36 по ГОСТ 9833-73 в количестве 3 шт.;
  • сепаратор магнитный ФММ-25: кольцо резиновое уплотнительное 114-120-36 по ГОСТ 9833-73 в количестве 3 шт.
