Артикул:
ПГ77-1 ПГ77-1
Описание

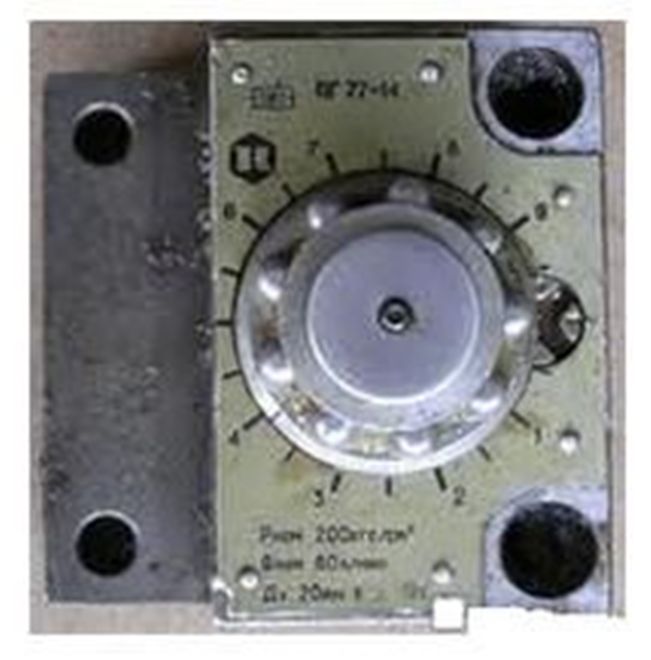

Регуляторы расхода (дроссели) ПГ77-12, ПГ77-14 предназначены для регулирования скорости перемещения рабочих органов в гидросистемах станков и других машин.
— Работают регуляторы расхода ПГ77-12, ПГ77-14 на минеральных маслах, к которым предъявляются следующие требования: степень очистки – не грубее 13-го класса чистоты (ГОСТ 17216-71), номинальная тонкость фильтрации – 25 мкм, кинетическая вязкость – от 10 до 250 сСт, температура – от +10 °С до +70 °С. При температуре окружающей среды в пределах от 0 °С до +40 °С.
— В зависимости от номинального расхода гидродроссели ПГ 77-1* могут исполняться по условному проходу (Ду) в следующих вариациях:ПГ 77-12 (Ду=10 мм) и ПГ 77-14 (Ду=20 мм).
Параметры регуляторов расхода (дросселей) ПГ77-12, ПГ77-14
| Параметры | Исполнения | |
| Дроссель ПГ77-12 | Дроссель ПГ77-14 | |
| Условный проход, мм | 10 | 20 |
| Расход масла макс. / мин., л/мин | 20 / 0,06 | 80 / 0,12 |
| Номинальное рабочее давление, МПа | 20 | |
| Перепад давления в дросселе, МПа | 0,25 | |
| Расход масла через полностью закрытый дроссель, см³/мин | 50 | 100 |
| Масса регулятора расхода (дросселя), кг | 0,8 |
|
