Описание

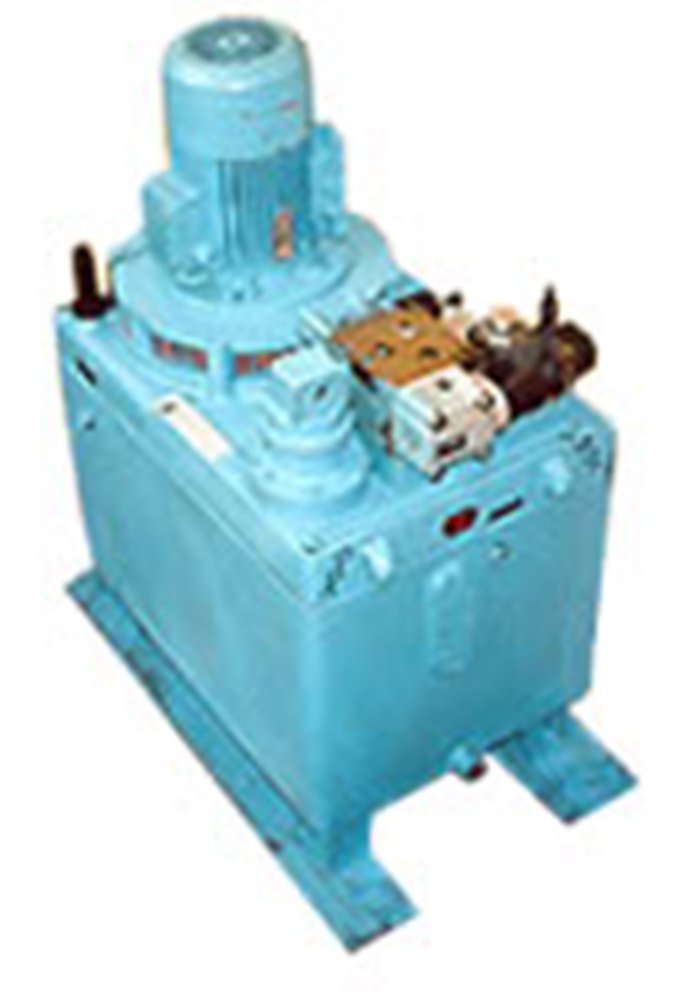

Установки насосные Г 48
Предназначены для питания гидроприводов металлорежущих станков и других машин, обеспечивают защиту гидросистем от перегрузок, охлаждение и фильтрацию рабочей жидкости, предотвращают слив масла из гидросистем оборудования при остановке. Емкость бака 63 дм3. Установки изготавливаются с частичной диагностикой (индикатор загрязненности фильтра, реле давления). Установки комплектуются насосами НПл на давление 6,3 МПа с правым направлением вращения, частота вращения электродвигателя 1500 об/мин. Имеется исполнение с электродвигателем 960 об/мин для режимов работы, обеспечивающих теплообмен.
В зависимости от нагрузки в гидросистеме оборудования установки могут комплектоваться электродвигателями 4 и 5,5 кВт и насосами НПл на давление 16 МПа.
Структура условного обозначения установок насосных типа Г48
| Х/Х | - | Х | - | Г48 | - | Х | - | Х | - | Х |  |
Х |
|
Исполнения по частоте вращения: без индекса – 1500 об/мин; 1- 1000 об/мин; 2 – 1200 об/мин; 3 – 1800 об/мин. |
||||||||||||
|
||||||||||||
|
Категория размещения по ГОСТ 15150-69 |
||||||||||||
|
||||||||||||
|
Климатическое исполнение по ГОСТ 15150-69: УХЛ – для районов с умеренным и холодным климатом; О – общеклиматическое (в том числе тропическое) |
||||||||||||
|
||||||||||||
|
Типоразмер установки: 1 – с однопоточным насосом; 2 – с двумя независимыми потоками; 3 – с двухпоточным насосом, переключаемым по давлению. |
||||||||||||
|
||||||||||||
|
Тип установки: Г48 |
||||||||||||
|
||||||||||||
|
Исполнения по мощности приводного электродвигателя: 1,1; 2,2; 3; 4 кВт. |
||||||||||||
|
||||||||||||
|
Номинальная подача (для установок с двухпоточным насосом в виде дроби) |
||||||||||||
|
Название |
Артикул |
Цена |
|
Бак гидроагрегата |
Г4617-10А-001 |
по запросу |
|
Гидроагрегат |
У2706.082 |
по запросу |
|
Гидроагрегат |
Г4617 |
по запросу |
|
Гидроагрегат |
41П32В |
по запросу |
|
Гидроагрегат |
9П61В |
по запросу |
|
Гидропанель |
Г4617-50-001 |
по запросу |
|
Клапан поддерживающий |
Г4617-53-001 |
по запросу |
|
Клапан подпорный |
Г4617-54А-001 |
по запросу |
|
Клапан предохранительный |
Г4617-52-001Б |
по запросу |
|
Насос сдвоенный |
Г4617-20А-001 |
по запросу |
|
Установка насосная |
10/15-2,2 Г48-2 |
по запросу |
|
Установка насосная |
30-3 Г48-1 |
по запросу |
|
Установка насосная |
10-1,1 Г 48-1 |
по запросу |
|
Установка насосная |
15/40-3 Г48-3 |
по запросу |
|
Установка насосная |
15/30-2,2 Г48-3 |
по запросу |
|
Установка насосная |
10/15-2,2 Г48-3 |
по запросу |
|
Установка насосная |
15/30-3 Г48-2 |
по запросу |
|
Установка насосная |
15/15-2,2 Г48-2 |
по запросу |
|
Установка насосная |
10/10-2,2 Г48-2 |
по запросу |
|
Установка насосная |
40-2,2 Г48-1 |
по запросу |
|
Установка насосная |
15/30-3 Г48-3 |
по запросу |
|
Установка насосная |
15/20-2,2 Г48-3 |
по запросу |
|
Установка насосная |
10/10-2,2 Г48-3 |
по запросу |
|
Установка насосная |
15/20-3 Г48-2 |
по запросу |
|
Установка насосная |
10/40-2,2 Г48-2 |
по запросу |
|
Установка насосная |
35-4 Г48-1Н |
по запросу |
|
Установка насосная |
20-2,2 Г48-1 |
по запросу |
|
Установка насосная |
10/40-5,5 Г48-4Я |
по запросу |
|
Установка насосная |
15/20-3 Г48-3 |
по запросу |
|
Установка насосная |
15/15-2,2 Г48-3 |
по запросу |
|
Установка насосная |
20/30-3 Г48-2 |
по запросу |
|
Установка насосная |
15/15-3 Г48-2 |
по запросу |
|
Установка насосная |
10/30-2,2 |
по запросу |
|
Установка насосная |
40-4 Г48-1 |
по запросу |
|
Установка насосная |
15-2,2 Г48-1 |
по запросу |
|
Установка насосная |
20/30-3 Г48-3 |
по запросу |
|
Установка насосная |
15/15-3 Г48-3 |
по запросу |
|
Установка насосная |
10/30-2,2 Г48-3 |
по запросу |
|
Установка насосная |
20/20-3 Г48-2 |
по запросу |
|
Установка насосная |
15/30-2,2 Г48-2 |
по запросу |
|
Установка насосная |
10/20-2,2 Г48-2 |
по запросу |
|
Установка насосная |
40-3 Г48-Н |
по запросу |
|
Установка насосная |
10-2,2 Г48-1 |
по запросу |
|
Установка насосная |
20/20-3 Г48-3 |
по запросу |
|
Установка насосная |
10/40-3 Г48-3 |
по запросу |
|
Установка насосная |
10/20-2,2 Г48-3 |
по запросу |
|
Установка насосная |
15/40-3 Г48-2 |
по запросу |
|
Установка насосная |
15-20/2,2 Г48-2 |
по запросу |
