Описание

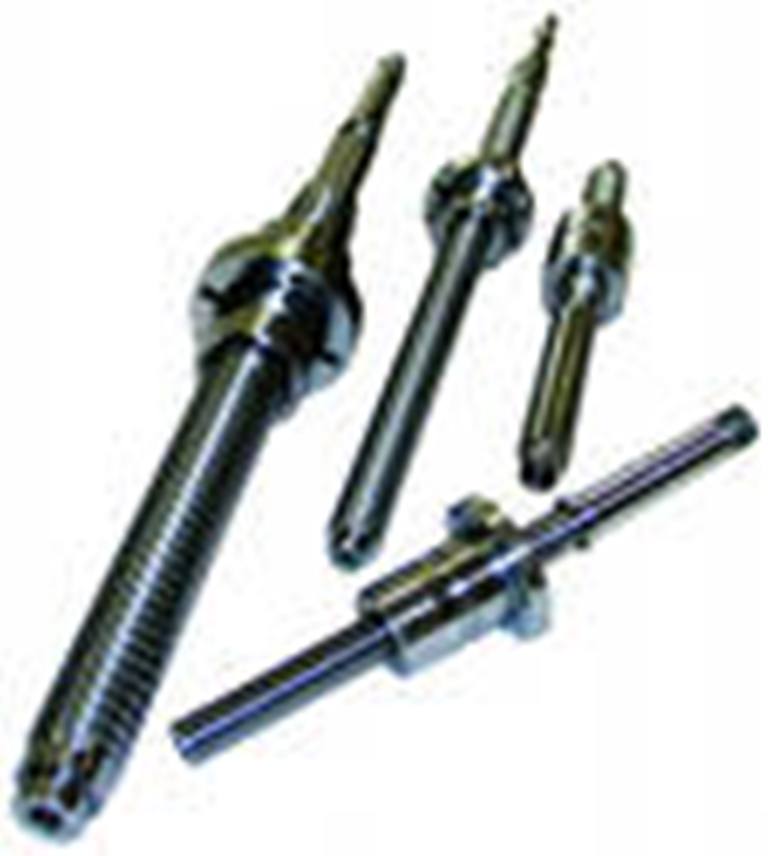

Шариковая винтовая передача (ШВП) — передача типа винт-гайка для преобразования вращательного движения винта в поступательное перемещение рабочего органа механизма. В ШВП трение скольжения в винтовой паре заменено трением качения путем применения специальных винтов и гаек с беговыми дорожками для шариков.
Шариковые винтовые передачи (ШВП) используются в приводах исполнительных органов станков, кузнечно-прессового оборудования, в других машинах и механизмах.
Преимущества ШВП: высокая точность, высокая нагрузочная способность, отсутствие осевого люфта, высокая жесткость, высокий КПД (85...90%), большая долговечность, плавность перемещения при низких оборотах и больших нагрузках.
|
Наименование ШВП |
Д |
Т |
L общая |
L резьбы |
Модель станка |
Изготовитель станка |
Цена |
|
16Б16Т1.11.000 |
50 |
10 |
1500 |
1000 |
16Б16Т1 |
СВСЗ г.Самара |
по запросу |
|
16Б16Т1.33.000 |
32 |
5 |
550 |
317 |
16Б16Т1 |
СВСЗ г.Самара |
по запросу |
|
16К20Т1.153.000.000.01 |
40 |
5 |
750 |
425 |
16К20Т1.02 |
Кр.Пролетарий Москва |
по запросу |
|
16К20Т1.153.000.000.01 без корпуса |
40 |
5 |
750 |
425 |
16К20Т1.02 |
Кр.Пролетарий Москва |
по запросу |
|
16К20Т1.154.010.000. |
63 |
10 |
1786 |
1180 |
16К20Т1.02 16К20Ф3.С32 |
Кр.Пролетарий Москва |
по запросу |
|
16К20Т1.154.010.000 без корпуса |
63 |
10 |
1786 |
1180 |
16К20Т1.02 16К20Ф3.С32 |
Кр.Пролетарий Москва |
по запросу |
|
16К20Т1.154.000.000. |
63 |
10 |
1786 |
1180 |
16К20Т1.02 16К20Ф3.С32 |
Кр.Пролетарий Москва |
по запросу |
|
16К20Т1.154.000.000 без корпуса |
63 |
10 |
1786 |
1180 |
16К20Т1.02 16К20Ф3.С32 |
Кр.Пролетарий Москва |
по запросу |
|
16К20Т1.158.000.000. |
40 |
5 |
622 |
407 |
16А20Ф3.С32 16А20Ф3.С39 |
Кр.Пролетарий Москва |
по запросу |
|
16К20Т1.158.000.000 без корпуса |
40 |
5 |
622 |
407 |
16А20Ф3.С32 16А20Ф3.С39 |
Кр.Пролетарий Москва |
по запросу |
|
16К20Ф.153.000 |
40 |
5 |
715 |
370 |
|
Красный Пролетарий |
по запросу |
|
16К20Ф.154.000 |
63 |
10 |
1765 |
1112 |
|
Красный Пролетарий |
по запросу |
|
16К20Т1.158.010.000 |
40 |
5 |
622 |
407 |
16А20Ф3.С32 16А20Ф3.С39 |
Красный Пролетарий |
по запросу |
|
16К20Т1.159.000.000. |
63 |
10 |
1727 |
1192 |
16А20Ф3.С32 16А20Ф3.С39 |
Кр.Пролетарий Москва |
по запросу |
|
16К20Т1.159.000.000 без корпуса |
63 |
10 |
1727 |
1192 |
16А20Ф3.С32 16А20Ф3.С39 |
Кр.Пролетарий Москва |
по запросу |
|
16К20Т1.159.020.000. |
63 |
10 |
1727 |
1192 |
16А20Ф3.С32 16А20Ф3.С39 |
Кр.Пролетарий Москва |
по запросу |
|
16К20Т1.159.020.000 без корпуса |
63 |
10 |
1727 |
1192 |
16А20Ф3.С32 16А20Ф3.С39 |
Кр.Пролетарий Москва |
по запросу |
|
16М30Ф3.56001 |
40 |
10 |
1058 |
857 |
|
Рязань, с/з |
по запросу |
|
16М30Ф3.55001 |
40 |
10 |
1190 |
916 |
|
Рязань, с/з |
по запросу |
|
16К30Ф3.02.55.001 |
50 |
10 |
750 |
505 |
|
Рязань, с/з |
по запросу |
|
16К30Ф3.2305.001 |
63 |
10 |
2390 |
1590 |
|
Рязань, с/з |
по запросу |
|
16К30Ф302.18002 |
63 |
10 |
2450 |
1590 |
|
Рязань, с/з |
по запросу |
|
16М30Ф3.18001 |
63 |
10 |
2490 |
1725 |
|
Рязань, с/з |
по запросу |
|
1716ПФ3.030.010 |
50 |
10 |
1265 |
1000 |
1716ПФ3 |
СВСЗ г.Самара |
по запросу |
|
1716ПФ3.034.010 |
40 |
5 |
533 |
372 |
1716ПФ3 |
СВСЗ г.Самара |
по запросу |
|
30.06.600 |
32 |
5 |
365 |
225 |
1В340Ф3 |
Бердичев |
по запросу |
|
30.06.600А |
32 |
5 |
345 |
220 |
|
Бердичев |
по запросу |
|
1325Ф3.220.600 |
50 |
10 |
760 |
490 |
1В340Ф3 |
Бердичев |
по запросу |
|
1325Ф3.220.600А |
50 |
10 |
760 |
490 |
|
Бердичев, с/з |
по запросу |
|
1325Ф3.310.600 |
40 |
10 |
490 |
290 |
|
Новочеркасск, с/з |
по запросу |
|
1325Ф3.220.600 |
50 |
10 |
715 |
445 |
|
Новочеркасск, с/з |
по запросу |
|
52.02.30.600БА |
50 |
10 |
1580 |
1200 |
1П420ПФ3 |
Бердичев |
по запросу |
|
52.02.30Б.600А |
40 |
10 |
710 |
500 |
1П420ПФ3 |
Бердичев |
по запросу |
|
1П426Ф3.02.26.010 |
50 |
5 |
840 |
480 |
1П426Ф3 |
Алапаевский с/з |
по запросу |
|
1П426Ф3.03.65.010 |
63 |
10 |
1390 |
680 |
1П426Ф3 |
Алапаевский с/з |
по запросу |
|
СВ141П.11.000 |
50 |
10 |
780 |
470 |
СВ141П |
Стерлитамак, концерн Инмаш |
по запросу |
|
СВ141П.33.000 |
50 |
5 |
465 |
255 |
СВ141П |
Стерлитамак, концерн Инмаш |
по запросу |
|
СС350Пр.21.000 |
50 |
5 |
1147 |
830 |
2Р135Ф2 |
Стерлитамак,ЗИЛ |
по запросу |
|
СС350Пр.22.000 |
50 |
5 |
857 |
580 |
2Р135Ф2 |
Стерлитамак,ЗИЛ |
по запросу |
|
2С132ПМФ2.36.000 |
50 |
5 |
877 |
592 |
2С132ПМФ2 |
Стерлитамак,ЗИЛ |
по запросу |
|
2С132ПМФ2.39.000 |
50 |
5 |
1207 |
830 |
2С132ПМФ2 |
Стерлитамак,ЗИЛ |
по запросу |
|
21105.30.21.010 |
50 |
5 |
1330 |
1074 |
2С132ПМФ2 |
Стерлитамак,ЗИЛ |
по запросу |
|
2С150ПМФ4.27.010 |
50 |
10 |
1410 |
1039 |
СС23ПМФ4 2С150пМФ4 |
Стерлитамак,ЗИЛ |
по запросу |
|
2С150ПМФ4.38.040 |
50 |
10 |
1476 |
1164 |
СС2ВПМФ4 2С150пМФ4 |
Стерлитамак,ЗИЛ |
по запросу |
|
2С150ПМФ4.39.020 |
50 |
10 |
1168 |
804 |
СС2ВПМФ4 2С150пМФ4 |
Стерлитамак,ЗИЛ |
по запросу |
|
24К40АФ4.10.11.000 |
50 |
10 |
1030 |
820 |
|
Самара, ЗКРС |
по запросу |
|
3Е756.305.000 |
80 |
10 |
840 |
655 |
3Е756Ф |
Воронеж, с/з |
по запросу |
|
3Е756.305.000 Без корпуса |
80 |
10 |
840 |
655 |
3Е756Ф |
Воронеж, с/з |
по запросу |
|
3Е7.56.305.000 |
80 |
10 |
840 |
645 |
|
Воронеж, с/з |
по запросу |
|
3Д756.303.000 |
80 |
10 |
790 |
605 |
|
Воронеж, с/з |
по запросу |
|
3Д725.502010 |
80 |
10 |
825 |
765 |
|
Воронеж, с/з |
по запросу |
|
3Л722В.182.000 |
40 |
5 |
770 |
620 |
3Л722В 3Л741В |
Липецк, с/з |
по запросу |
|
3Л722В.323.000 |
50 |
5 |
870 |
625 |
3Л722В |
Липецк, с/з |
по запросу |
|
ЛШМ1.Ф3.001.333.010 |
63 |
10 |
845 |
655 |
ЛШМ |
Липецк, с/з |
по запросу |
|
ЛШМ1.Ф3.001.503.030 |
80 |
5 |
435 |
275 |
ЛШМ |
Липецк, с/з |
по запросу |
|
4Л721.Ф1.15.120 |
25 |
5 |
350 |
238 |
4Л721Ф1 |
Троицк, с/з |
по запросу |
|
4Л721.Ф1.15.120.01 |
25 |
5 |
455 |
345 |
4Л721Ф1 |
Троицк, с/з |
по запросу |
|
4Л721.Ф1.20.220 |
25 |
5 |
492 |
335 |
4Л721Ф1 |
Троицк, с/з |
по запросу |
|
500МФ4.107.001 |
80 |
10 |
1450 |
1180 |
|
Иваново, с/з |
по запросу |
|
500МФ4.107.003 |
80 |
10 |
1478 |
1150 |
|
Иваново, с/з |
по запросу |
|
500МФ4.308.001 |
63 |
10 |
1108 |
900 |
|
Иваново, с/з |
по запросу |
|
500МФ4.308.003 |
63 |
10 |
1167 |
858 |
ИР500ПМФ4 |
Иваново, с/з |
по запросу |
|
500МФ4.407.001 |
63 |
10 |
1308 |
1060 |
|
Иваново, с/з |
по запросу |
|
500МФ4.407.003 |
63 |
10 |
1342 |
1025 |
ИР500ПМФ4 |
Иваново, с/з |
по запросу |
|
500МФ4.107.003 |
80 |
10 |
1478 |
1150 |
ИР500ПМФ4 |
Гомель, с/з |
по запросу |
|
800МФ4.308.003 |
63 |
10 |
1372 |
1063 |
ИР800ПМФ4 |
Иваново, с/з |
по запросу |
|
800МФ4.402.003 |
63 |
10 |
1677 |
1307 |
ИР800ПМФ4 |
Иваново, с/з |
по запросу |
|
6Т13Ф3-1.300.001 |
50 |
10 |
980 |
520 |
ГФ2171 |
Горьковское СПО |
по запросу |
|
6Т13Ф3.1.300.001 |
50 |
10 |
890 |
510 |
|
Н.Новгород, ЗФС |
по запросу |
|
6Т13Ф3-1.600.001 |
63 |
10 |
1082 |
630 |
ГФ2171 6Т13Ф3 |
Горьковское СПО |
по запросу |
|
6Т13Ф3-1.700.001 |
63 |
10 |
1555 |
1224 |
ГФ2171 6Т13Ф3 |
Горьковское СПО |
по запросу |
|
6Р13Ф3-37.61.001 |
63 |
10 |
1072 |
600 |
ГФ2171СЗ |
Горьковское СПО |
по запросу |
|
6Р13Ф3.37.180 |
50 |
5 |
854 |
241 |
|
Савеловский с/з |
по запросу |
|
6Р13Ф3.37.002 |
50 |
5 |
854 |
241 |
|
Н.Новгород, ЗФС |
по запросу |
|
6Р13Ф3-01.38.001 |
50 |
5 |
835 |
430 |
ГФ217СЗ |
Горьковское СПО |
по запросу |
|
6Р13Ф3.70.001 |
63 |
10 |
1596 |
1204 |
|
Н.Новгород, ЗФС |
по запросу |
|
6Р13Ф3-70. 001 |
63 |
10 |
1620 |
1204 |
ГФ217СЗ |
Горьковское СПО |
по запросу |
|
ГФ2171С6.300.001 |
50 |
10 |
940 |
580 |
|
Н.Новгород, ЗФС |
по запросу |
|
ГФ2171С6.700.001 |
63 |
10 |
1555 |
1224 |
|
Н.Новгород, ЗФС |
по запросу |
|
72019.010.08.100 |
40 |
6 |
738 |
280 |
6М13ГН-1 |
Савеловский с/з |
по запросу |
|
72019.010.05.150 |
50 |
8 |
1862 |
1204 |
6М13ГН-1 |
Савеловский с/з |
по запросу |
|
72019.010.05.200 |
50 |
8 |
782 |
500 |
6М13ГН-1 |
Савеловский с/з |
по запросу |
