Описание
Запчасти к КД2130, КД2330

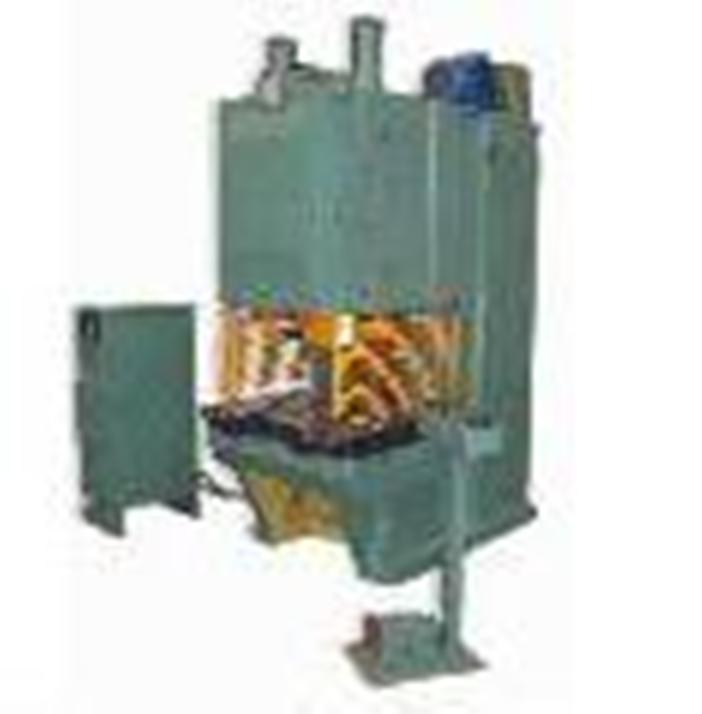

Прессы предназначены для выполнения различных операций холодной штамповки листового материала: вырубки, обрезки, гибки, неглубокой вытяжки, пробивки и других штамповочных операций.
Особенности конструкции:
Станина - сварная. Внутренние напряжения в сварных швах стабилизированы термической обработкой.
Стол станины имеет увеличенные размеры окна для проваливания штампуемых деталей.
Привод двухступенчатый (клиноременная и зубчатая передачи) с расположением валов перпендикулярно фронту пресса. Зубчатые колеса помещены в специальном отсеке станины.
Муфта и тормоз с фрикционными дисками с металлокерамическим покрытием, работающими в масляной ванне, имеют высокую долговечность. Исключено выделение вредных веществ в окружающую среду.
Управление муфтой и тормозом - электропневматическое, через сдвоенный распределитель, двуручное от кнопок, расположенных на стационарном или переносном пульте, а также от педали.
Ползун имеет 8 удлиненных направляющих поверхностей и увеличенные в плане размеры, позволяющие устанавливать крупногабаритные штампы. Два пневматических цилиндра уравновешивают вес ползуна со штампом.
Гидравлический предохранитель от перегруза вмонтирован в ползун.
Выталкиватель в ползуне - механический.
Система смазки - жидкая циркуляционная.
Название |
Артикул |
Описание |
Цена |
Вал эксцентриковый |
КД2130Б |
|
по запросу |
Муфта-тормоз |
УВ3146 |
|
по запросу |
Плита подштамповая |
КД2330.02 |
850х560х100 |
по запросу |
