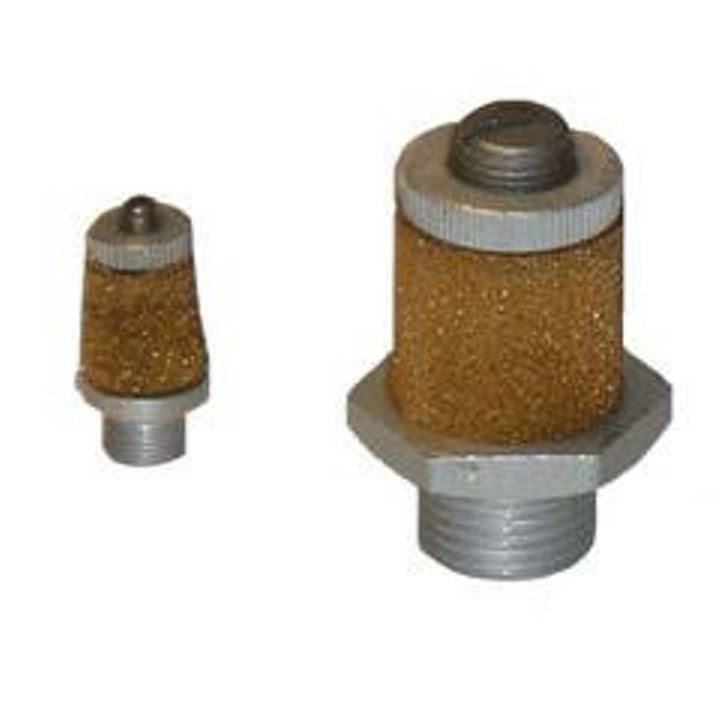

Пневмодроссель с глушителем П-ДГ04, П-ДГ06, П-ДГ10, П-ДГ16, П-ДГ20, П-ДГ25

Пневмодроссель с глушителем П-ДГ 04, П-ДГ 06, П-ДГ 10, П-ДГ 16, П-ДГ 20, П-ДГ 25 применяется для настройки расхода сжатого воздуха и уменьшения уровня шума при выхлопе отработанного рабочего газа из пневматических приводов и пневматических систем в атмосферу.

     Принцип работы пневмодросселя ПДГ:

Принцип работы, схема Пневмодроссель с глушителем П-ДГ04, П-ДГ06, П-ДГ10, П-ДГ16, П-ДГ20, П-ДГ25

     Конструкция пневмодросселя П-ДГ с глушителем приведена на рисунке выше. У штуцера 1 на одном конце имеется наружная присоединительная резьба (коническая или метрическая) и шестигранник под ключ, а на другом конце — сквозное отверстие с резьбой, в котором находится регулировочный винт 2 с коническим концом, перекрывающим, в зависимости от собственного положения, радиальные отверстия дросселя. Гайка 3, которая наворачивается на свободный конец регулировочного винта 2, служит для фиксации винта, а также для крепления стакана металлокерамического с проницаемыми порами 4, который охватывает штуцер и является шумопоглощающим элементом в конструкции пневмодросселя П-ДГ.

Структура условного обозначения дросселя П-ДГ

П-Д - Г   ХХ   Х   ХХХ Х

Климатическое исполнение и категория размещения
Вид присоединительной резьбы:
если не указано - метрическая;
2 - коническая по ГОСТ 6111-52.
Условный проход: 04, 06, 10, 16, 20, 25 мм
с глушителем
Пневмодроссель



Технические параметры дросселя (глушителя) П-ДГ-04, П-ДГ-06, ПДГ-10, ПДГ-16, П-ДГ-20, П-ДГ-25

Параметры дросселя П-ДМ Значения для типоразмеров
П-ДГ04 П-ДГ06 П-ДГ10 П-ДГ16 П-ДГ20 П-ДГ25
Условный проход, мм 4 6 10 16 20 25
Номинальное давление, МПа 1,0
Пропускная способность при полностью открытом дросселе не менее, м³/ч 0,4 1,2 1,8 2,9 4,4 6,2
Снижение корректированного по характеристике А уровня звуковой мощности не менее, дБА 15
Масса не более, кг 0,02 0,035 0,055 0,1 0,16 0,25

     Пример условного обозначения пневмоглушителя с дросселем, условным проходом Ду=6 мм, с конической резьбой по ГОСТ 6111-52, с пропускной способностью при полностью открытом дросселе 1,2 м³/ч, со снижением шума от выхлопа воздуха в атмосферу на менее 15 дБ, для районов с умеренным и холодным климатом, категория размещения 4:
     Пневмодроссель П-ДГ06-2 УХЛ4.
