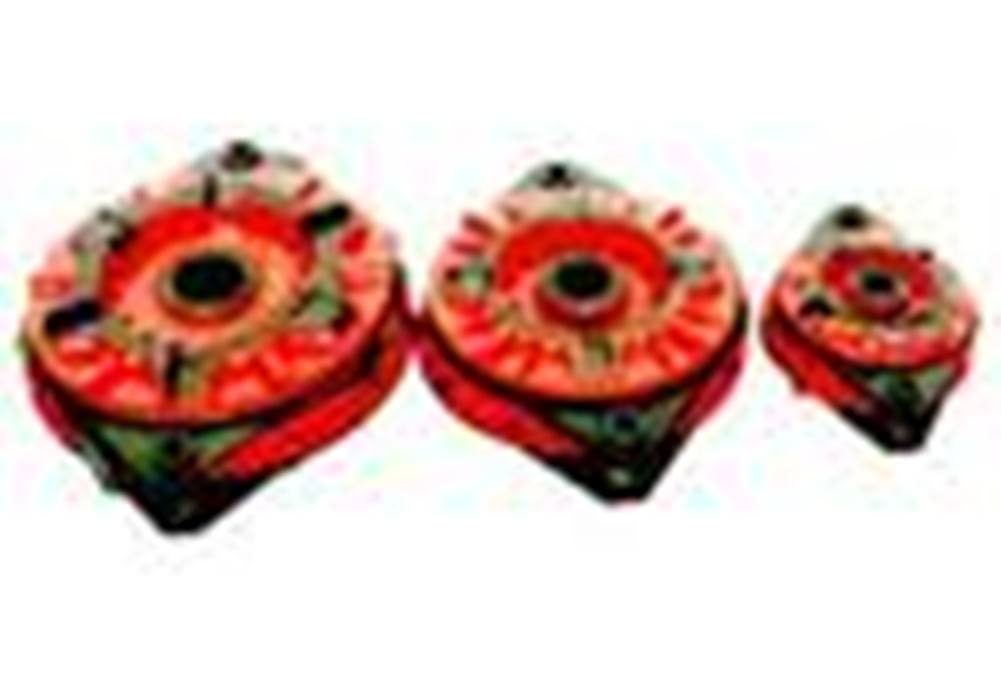

  Муфта-тормоз УВ-3132, УВ-3135, УВ-3138, УВ-3141, УВ-3144, УВ-3146

       Муфта тормоз УВ устанавливается на прессовое и другое оборудование для периодического соединения ведущих валов привода машин с ведомыми, а также для постоянного торможения последних при непрерывно работающем электродвигателе.

     Многодисковая муфта-тормоз  УВ-3132, УВ-3135, УВ-3138, УВ-3141, УВ-3144, УВ-3146 с пневматическим включением используется на кузнечно-прессовых машинах (в большинстве своем кривошипные пресса, гильотины).

     Особенности конструкции муфты-тормоз УВ:

  • Жестко сбалансированная блочная конструкция.
  • Возможность настройки хода цилиндра по мере износа фрикционных накладок.
  • Ход цилиндра муфты, исключающий сдваивания ходов машины.
  • Ведущие и тормозные втулки и пальцы изготовлены из стали и термически обработаны.
  • Эвольвентное зубчатое зацепление ступицы муфты-тормоза с эксцентриковым валом.
  • Опорные диски муфты и тормоза изготовлены из высокопрочного чугуна.

     Так же наша компания предлагает запасные части и комплектующие к муфте-тормоз УВ.

     Муфта-тормоз поставляется заказчику в собранном и отрегулированном виде, упакованная со всеми комплектующими деталями. Перед установкой муфты-тормоза на машину все поверхности трения и прилегающие к ним необходимо расконсервировать и обезжирить.

     Технические характеристики УВ31...

Наименование параметра муфты-тормоза УВ Модель муфты-тормоза
УВ3132 УВ3135 УВ3138 УВ3141 УВ3144 УВ3146
Крутящий момент, кгс*м 160 315 630 1250 2500 4000
Тормозной момент, кгс*м 40 63 100 200 315 360
Момент инерции, возникающий на ведомых деталях, кгс*м 2,68 5,85 11,66 26,9 68 103,2
Наибольшая частота вращения, об/мин 220 205 180 160 125 100
Рабочее давление воздуха, мПа 0,45 0,45 0,45 0,45 0,45 0,45
Расход воздуха на одно включение, литр - - 0,4 0,9 1,6 2,5
Наибольшее число включений в минуту 63 63 63 63 63 63
Наружный диаметр муфты, мм 395 460 525 640 740 830
Условное обозначение внутреннего шлицевого отверстия по ГОСТ 6033-80, мм 55ХН7Х2,5 55ХН7Х2,5 75ХН7Х3,5 85ХН7Х3,5 110ХН7Х3,5 130ХН7Х3,5
Масса , кг 37 53 80 126 210 255

 Основные габаритные и присоединительные размеры муфты-тормоза УВ31...

Муфта-тормоз Усилие пресса, тс Размеры, мм
H H1 H2 H3 d d1 h l D
УВ3132 10 410 265 90 40 20 22 18 150 215
УВ3135 16 480 300 100 50 30 32 28 155 250
УВ3138 25 550 365 135 50 30 32 28 172 290
УВ3141 40 660 455 175 50 36 38 32 180 380
УВ3144 63 760 550 225 50 36 38 32 210 470
УВ3146 100 860 640 280 50 50 55 47 225 755
