Описание

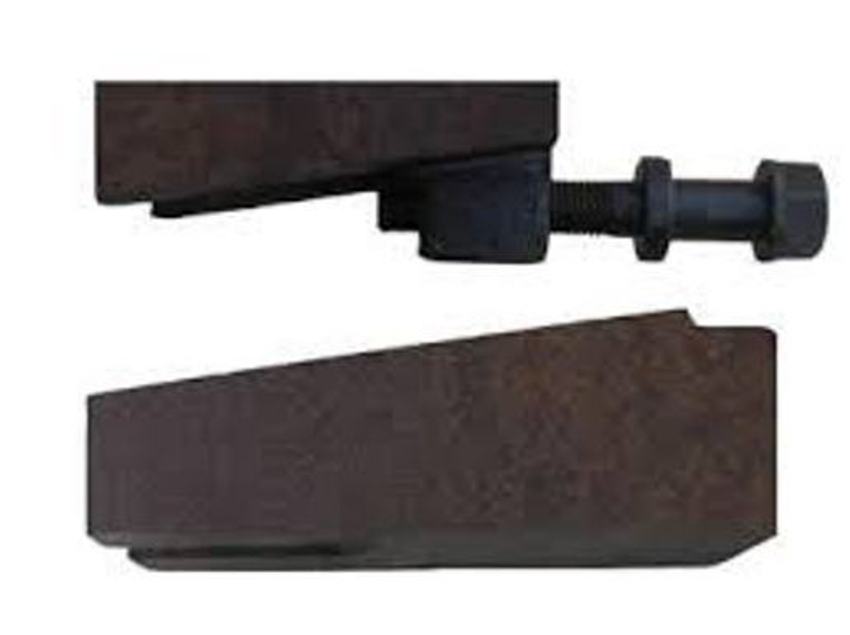

Опоры клиновые регулируемые 110, 130, 140 ОСТ2 Р79-1-78 предназначены для установки металлообрабатывающих станков средней и тяжелой весовых характеристик с заливкой в фундамент. Мы предлагаем удобную схему поставок от производителя.
Технические требования:
1. Допуск параллельности поверхности С относительно поверхности Е не более 0,1 мм.
2. Взаимно прилегающие поверхности основания и клина проверить в сборе на контактное прилегание по краске. Контакт поверхностей должен быть равномерным.
Параметры опор клиновых ОСТ2 Р79-1-78
| Наименование | Опора клиновая 110 ОСТ2 Р79-1-78 | Опора клиновая 130 ОСТ2 Р79-1-78 | Опора клиновая 140 ОСТ2 Р79-1-78 |
| Длина опоры, мм | 240 | 300 | 375 |
| Грузоподъёмность, кгс | 2500 | 5000 | 7500 |
| Спецификация | Основание (поз.1) + Клин (поз.2) + Винт (поз.3) | ||
— Примечание: грузоподъемность указана для возможности регулировки винтом.
Таблица размеров опор клиновых ОСТ2 Р79-1-78
|
Наименование |
B |
L |
L1 |
L2 |
Hнаиб. |
Hнаим. |
Масса, кг |
|
Опора клиновая 110 |
110 |
240 |
240 |
140 |
85 |
80 |
10,12 |
|
Опора клиновая 130 |
130 |
300 |
280 |
180 |
100 |
93 |
18,33 |
|
Опора клиновая 140 |
140 |
375 |
350 |
240 |
108 |
100 |
22,35 |
Примеры заказа опор клиновых регулируемых:
Опора клиновая регулируемая 110 ОСТ2 Р79-1-78
Опора клиновая регулируемая 130 ОСТ2 Р79-1-78
Опора клиновая регулируемая 140 ОСТ2 Р79-1-78
