Описание

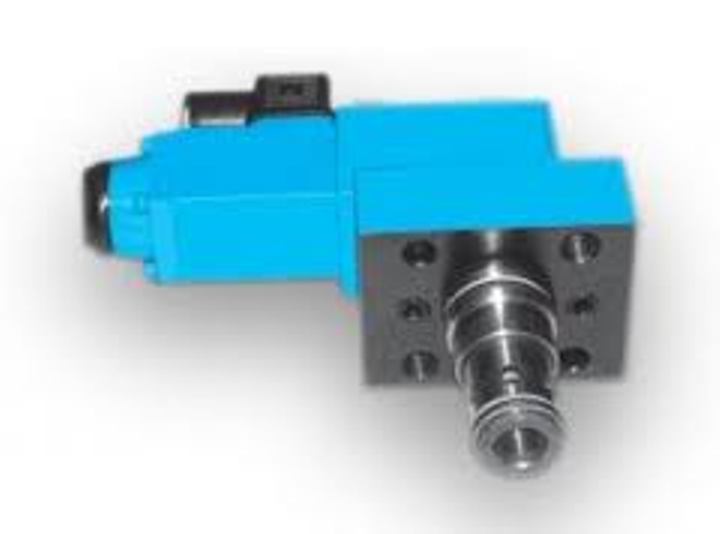

Клапаны гидроуправляемые встраиваемые МКГВ

Клапаны гидроуправляемые встраиваемые МКГВ (гидроклапаны МКГВ-16/3Ф, МКГВ-25/3Ф, МКГВ-32/3Ф) предназначены для герметичного запирания потока рабочей жидкости в одном положении запорного элемента и для свободного пропускания потока рабочей жидкости в другом положении запорного элемента в соответствии с управляющим гидравлическим или электрическим сигналом.

Область применения – гидроприводы станков, прессов, литейных и литьевых машин и другого гидрофицированного оборудования.

Гидроуправляемые клапаны МКГВ состоят из затвора и фланца. Затвор включает в себя клапан, взаимодействующий с гильзой, размещенной в переходной втулке. Во фланце расположен управляющий каскад, определяющий положение затвора в зависимости от управляющего гидравлического или электрического сигнала  и каналы подвода и отвода давления управления X, Y, Z1 и Z2 в зависимости от гидросхемы аппарата. Исполнение затвора и гидросхема фланца определяют функциональное назначение аппарата.

Условия эксплуатации клапанов МКГВ:

- фильтруемая жидкость: минеральное масло с вязкостью до 200 мм²/с (200 сСт);
- тонкость
фильтрации: 25 мкм;
- температура рабочей жидкости: от +10°C до +70°C;
- температура окружающей среды: от -45°C до +55°C;
- положение при эксплуатации: любое пространственное положение.

Структура условного обозначения

МКГВ - */3 Ф - ХХ - ХХ - Х - Х - Х

Климатическое исполнение и категория размещения по ГОСТ 15150:
УХЛ – для районов с умеренным и холодным климатом;
О – для стран с тропическим климатом.
Вид управляющего сигнала:
Г – постоянный ток;
В – переменный ток.
Управляющее напряжение:
24В, 110В
Исполнения по исходному положению запорного элемента:
без индекса – нормально закрытый;
1 – нормально открытый.
Исполнение по давлению открытия:
1 – 0,05 МПа (0,5 кгс/см2); 2 – 0,15 МПа (1,5 кгс/см2); 3 – 0,30 МПа (3,0 кгс/см2).
Исполнения по виду регулировочного устройства ( для исполнений с ограничением хода):
В – с регулировочным винтом с головкой под ключ;
Р- с рукояткой;
П – с защитным колпачком и возможностью опломбирования.
Исполнение по соотношению надклапанной и подклапанной площадей:
1 – 1,05:1; 2 – 1,6:1; 3 – 2:1.
Исполнение по конструктивно-функциональным признакам:
без индекса – с дистанционным гидравлическим управлением;
Э – с электрогидравлическим управлением;
ЭД – с электрогидравлическим управлением с дополнительной линией управления;
И – с дистанционным
гидравлическим управлением с элементом ИЛИ;
ЭИ – с электрогидравлическим управлением с элементом ИЛИ, управляемым от двух гидролиний;
ЭИО – с электрогидравлическим управлением с элементом ИЛИ, управляемым от одной гидролинии;
ГЗ – с дистанционным гидравлическим управлением с гидрозамком в линии управления;
ЭГЗ – с электрогидравлическим управлением с гидрозамком в линии управления;
ГЗО – с дистанционным гидравлическим управлением с гидрозамком в основной линии;
К – с дистанционным гидравлическим управлением с обратным клапаном в линии управления;
О – с дистанционным гидравлическим управлением с ограничением хода запорного элемента.
Условный проход: 16 мм, 25 мм, 32 мм
Номинальное давление на входе: 32 МПа (320 кгс/см²)
Способ монтажа: вставной (фланцевый)
Исполнение по виду запорного элемента:
без индекса – без дросселирующей цапфы;
Ц – с дросселирующей цапфой;
А – с демпфером и подводом управляющего потока с торца запорного элемента;
Б – с демпфером и подводом управляющего потока сбоку запорного элемента.
Типа аппарата: гидроклапан гидроуправляемый встраиваемый МКГВ

Номинальные значения расходов клапанов МКГВ

Обозначение Ду, мм Номинальный расход, л/мин Примечание
МКГВ16/3Ф... 16 100 Для всех исполнений МКГВ-16/3Ф, кроме перечисленных ниже
МКГВ16/3Ф2...ГЗО 40 С гидрозамком в основной линии
МКГВ16/3Ф2...Ц 80 С дросселирующей цапфой
МКГВ16/3Ф2...О 63 С ограничением хода запорного элемента
МКГВ25/3Ф... 25 160 Для всех исполнений МКГВ-25/3Ф, кроме перечисленных ниже
МКГВ25/3Ф2...ГЗО 80 С гидрозамком в основной линии
МКГВ25/3Ф2...Ц 125 С дросселирующей цапфой
МКГВ25/3Ф2...О 100 С ограничением хода запорного элемента
МКГВ32/3Ф... 32 320 Для всех исполнений МКГВ-32/3Ф, кроме перечисленных ниже
МКГВ32/3Ф2...ГЗО 160 С гидрозамком в основной линии
МКГВ32/3Ф2...Ц 320 С дросселирующей цапфой
МКГВ32/3Ф2...О 250 С ограничением хода запорного элемента

Характеристики гидроклапанов МКГВ-16/3Ф... (в качестве примера)

Обозначение Давления открывания, соответств. обознач. 1 (2, 3) Наличие (+) дросс. цапфы Вид управления Исполнение управляющего распределителя обеспечивает Масса, кг
МКГВ-16/3Ф2.1(2, 3) 0,05 (0,1;0,3) - Дистанционное гидравлическое Закрытие основного клапана 1,05
МКГВ16/3Ф2.1(2;3).1 - Открытие основного клапана
МКГВ-16/3Ф2.Э.1(2;3) - Электрогидравлическое Закрытие основного клапана 2,7
МКГВ16/3Ф2.Э.1(2;3).1 - Открытие основного клапана
МКГВ-16/3Ф2.ЭД.1(2;3) - Электрогидравлическое с дополнительной линией управления Закрытие основного клапана 3,3
МКГВ-16/3Ф2.ЭД.1(2;3).1 - Открытие основного клапана
МКГВ16/3Ф2.И.1(2;3) - Дистанционное гидравлическое с элементом ИЛИ - 1,2
МКГВ-16/3Ф2.ЭИ.1(2;3) - Электрогидравлическое с элементом ИЛИ, управляемым от двух гидролиний Закрытие основного клапана 3,6
МКГВ16/3Ф2.ЭИ.1(2;3).1 - Открытие основного клапана
МКГВ-16/3Ф2.ЭИ.1(2;3) - Электрогидравлическое с элементом ИЛИ, управляемым от одной гидролинии Закрытие основного клапана 3,6
МКГВ16/3Ф2.ЭИ.1(2;3).1 - Открытие основного клапана
МКГВ-16/3Ф2.ГЗ.1(2;3) - Дистанционное гидравлическое с гидрозамком в линии управления - 1,9
МКГВ16/3Ф2.ГЗО.1 0,05 - Дистанционное гидравлическое с гидрозамком в основной линии - 1,8
МКГВ-16/3Ф2.3Г3.1(2;3) 0,05 (0,1;0,3) + Электрогидравлическое с гидрозамком в линии управления Закрытие основного клапана 4,1
МКГВ16/3Ф2.3Г3.1(2;3).1 + Открытие основного клапана
МКГВ-16/3Ф2.К.1(2;3) + Дистанционное гидравлическое с обратным клапаном в линии управления - 1,5
МКГВ16/3Ф2.О.1(2;3).В + В-винт, Р-рукоятка, П-пломба, К-замок
МКГВ-16/3ФЦ2.1(2;3) + Дистанционное гидравлическое Закрытие основного клапана 1,05
МКГВ16/3ФЦ2.1(2;3).1 + Открытие основного клапана
МКГВ-16/3ФЦ2.Э.1(2;3) + Электрогидравлическое Закрытие основного клапана 2,7
МКГВ16/3ФЦ2.Э.1(2;3).1 + Открытие основного клапана
МКГВ-16/3ФЦ2.ЭД.1(2;3) + Электрогидравлическое с дополнительной линией управления Закрытие основного клапана 3,3
МКГВ16/3ФЦ2.ЭД.1(2;3).1 + Открытие основного клапана
МКГВ-16/3ФЦ2.И.1(2;3) + Дистанционное гидравлическое с элементом ИЛИ - 1,2
МКГВ16/3ФЦ2.ЭИ.1(2;3) + Электрогидравлическое с элементом ИЛИ, управляемым от двух гидролиний Закрытие основного клапана 3,6
МКГВ-16/3ФЦ2.ЭИ.1(2;3).1 + Открытие основного клапана
МКГВ16/3ФЦ2.ЭИ.1(2;3) + Электрогидравлическое с элементом ИЛИ, управляемым от одной гидролинии Закрытие основного клапана 3,6
МКГВ-16/3ФЦ2.ЭИ.1(2;3).1 + Открытие основного клапана
МКГВ16/3ФЦ2.ГЗ.1(2;3) + Дистанционное гидравлическое с гидрозамком в линии управления - 3,6
МКГВ-16/3ФЦ2.ГЗО.1 0,05 - Дистанционное гидравлическое с гидрозамком в основной линии -
МКГВ16/3ФЦ2.ЭГ3.1(2;3) 0,05 (0,1;0,3) + Электрогидравлическое с гидрозамком в линии управления Закрытие основного клапана 4,1
МКГВ16/3ФЦ2.ЭГ3.1(2;3).1 + Открытие основного клапана
МКГВ-16/3Ф2.1(2;3) - Дистанционное гидравлическое Закрытие основного клапана 1,05
МКГВ16/3ФЦ2.ЭГ3.1(2;3).1 - Открытие основного клапана
МКГВ-16/3Ф2.Э.1(2;3) - Электрогидравлическое Закрытие основного клапана 2,7
МКГВ16/3ФЦ2.Э.1(2;3).1 - Открытие основного клапана
МКГВ16/3Ф2.ЭД.1(2;3) - Электрогидравлическое с дополнительной линией управления Закрытие основного клапана 3,3
МКГВ16/3ФЦ2.ЭД.1(2;3).1 - Открытие основного клапана
МКГВ16/3Ф2.И.1(2;3) - Дистанционное гидравлическое с элементом ИЛИ - 1,2
МКГВ-16/3Ф2.ЭИ.1(2;3) - Электрогидравлическое с элементом ИЛИ, управляемым от двух гидролиний Закрытие основного клапана 3,6
МКГВ16/3ФЦ2.ЭИ.1(2;3).1 - Открытие основного клапана
МКГВ16/3Ф2.ЭИ.1(2;3) - Электрогидравлическое с элементом ИЛИ, управляемым от одной гидролинии Закрытие основного клапана 3,6
МКГВ16/3ФЦ2.ЭИ.1(2;3).1 - Открытие основного клапана
МКГВ-16/3Ф2.ГЗ.1(2;3) - Дистанционное гидравлическое с гидрозамком в линии управления - 1,9
МКГВ16/3Ф2.ГЗ.1(2;3) 0,05 - Дистанционное гидравлическое с гидрозамком в линии управления - 1,8
МКГВ16/3Ф2.ЭГЗ.1(2;3) 0,05 (0,1;0,3) - Электрогидравлическое с гидрозамком в линии управления Закрытие основного клапана 4,1
МКГВ16/3ФЦ2.ЭГЗ.1(2;3).1 - Открытие основного клапана
МКГВ-16/3Ф2.К1(2;3) - Дистанционное гидравлическое с обратным клапаном в линии управления   1,5
МКГВ16/3ФЦ2.О.1(2;3).В - Дистанционное гидравлическое с ограничением хода запорного элемента В-винт, Р-рукоятка, П-пломба, К-замок
